GRUPA POMPOWO-MIESZAJĄCA

• DO OGRZEWANIA PODŁOGOWEGO
• z pompą elektroniczną  / energooszczędną marki GRUNDFOS
• wykonana z mosiądzu

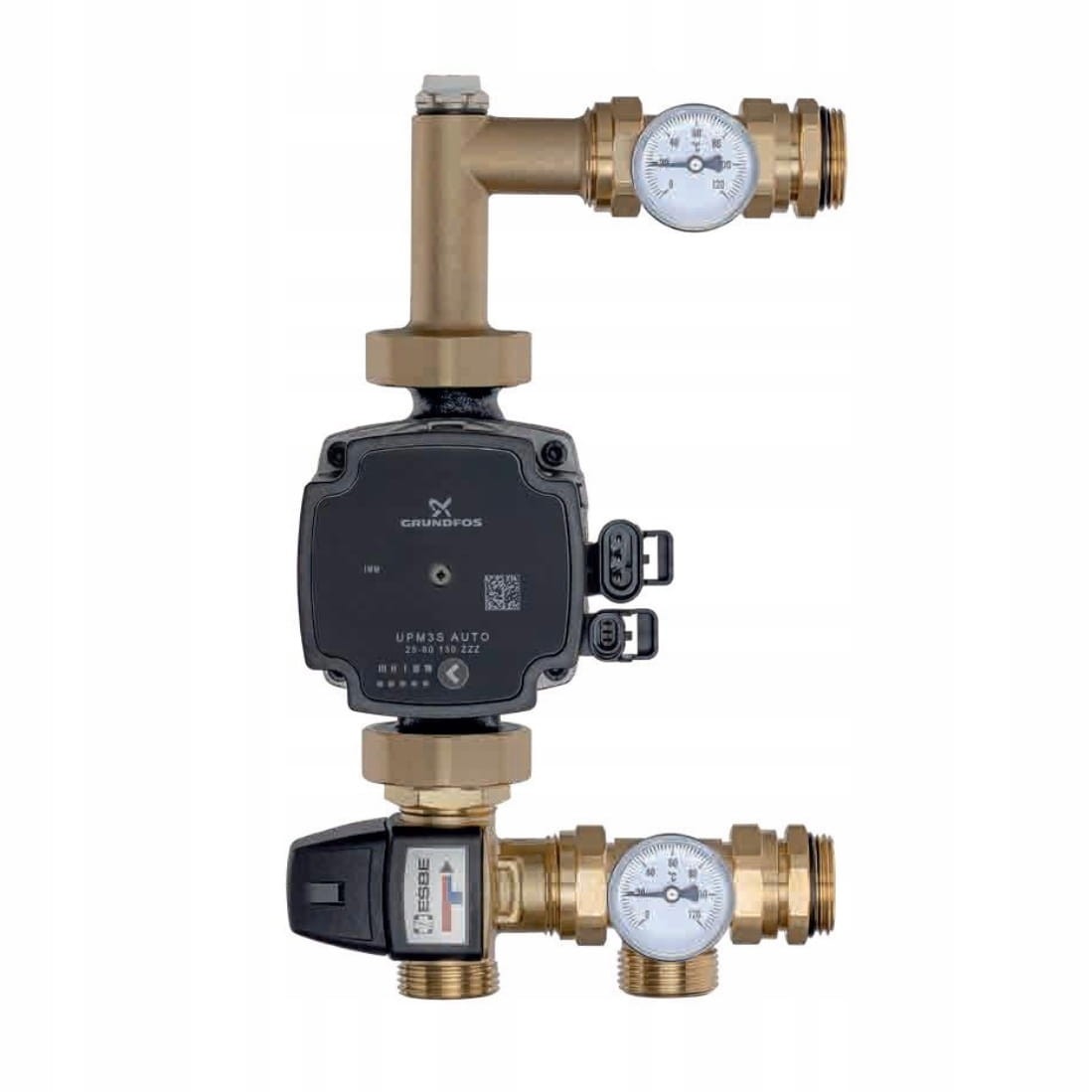

Kompletny układ mieszająco-pompowy GRUNDFOS

przeznaczony do montażu z rozdzielaczem ogrzewania podłogowego

wyposażony w energooszczędną(elektroniczną) pompę wysokiej klasy.

Pompa UPM3S AUTO firmy GRUNDFOS posiada 4 rodzaje prędkości. Interfejs pompy został zaprojektowany w taki sposób aby jej użytkowanie było łatwe i zrozumiałe. Do obsługi używamy tylko jednego przycisku a za pomocą 5 lampek LED możemy określić wydajność pracy pompy, stan awarii lub ustawienia pracy.

• przyłącze do rozdzielacza 1"
• rozstaw 210 mm
• do 125 m2 ogrzewania podłogowego

W skład zestawu wchodzi:

• przyłącze mosiężne niklowane - 2 szt
• termometr 0-120°C - 2 szt
• odpowietrznik ręczny - 1 szt
• śrubunki mosiężne do pompy - 2 szt

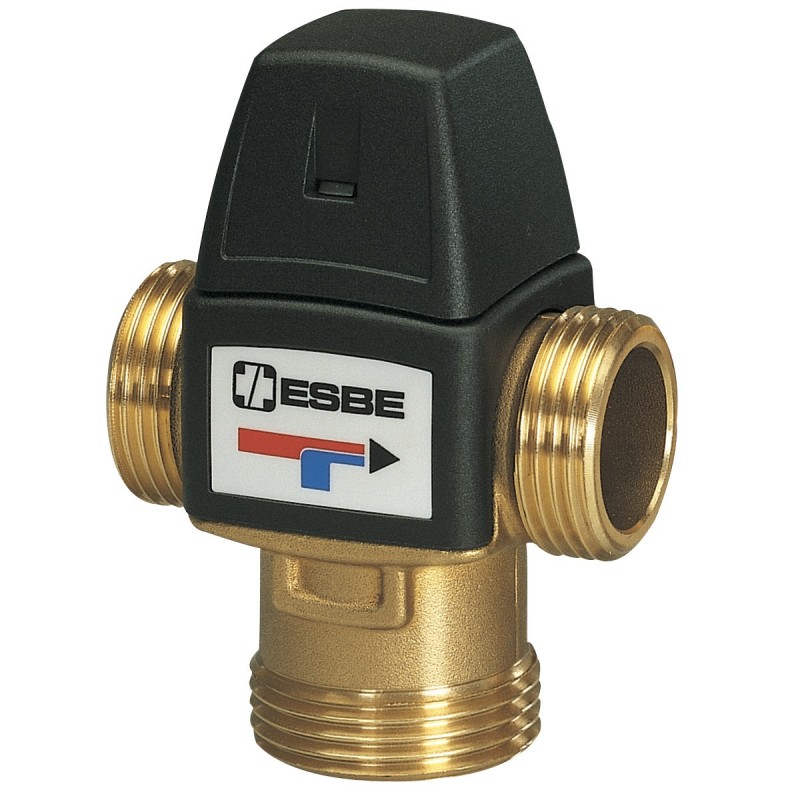

• Zawór mieszający ESBE VTA 372 1' (20-50). Duży przepływ 3,4 KVS
• pompa elektroniczna / energooszczędna: Grundfos UPM3S AUTO 25-60

- Dopuszczalna temperatura cieczy: minimalna 0°C / maksymalna +95°C

- Maksymalna dopuszczalna temperatura otoczenia: +70°C

- Pobór mocy: 4 - 52W

- Maksymalne ciśnienie robocze: 10 bar

- Zasilanie: 230V

- Częstotliwość sieciowa: 50Hz

- Stopień ochrony: IP44

- Długość montażowa: 130mm

- Wysokość podnoszenia: 7m

Zawory termostatyczne mieszajace VTA powinny być stosowane wszędzie tam, gdzie niezbędna jest ochrona przed poparzeniem oraz wskazana jest szybka reakcja na zmiany temperatury i ciśnienia wody. Zawory VTA umożliwiają bezpieczne przegrzewanie wody w zasobnikach c.w.u. w celu ochrony przed bakteriami Legionelli, bez narażania użytkowników na poparzenie.

Funkcja "bez oparzeń" powoduje zablokowanie dopływu wody ciepłej w wypadku awarii dopływu wody zimnej. W instalacjach grzewczych, np. ogrzewania podłogowego zawory VTA mogą zastępować rozbudowane i kosztowne układy regulacji. Pod plastikową pokrywką, chroniącą przed przypadkową zmianą nastawy, znajduje się pokrętło do ustawienia temperatury wody zmieszanej. Zawory termostatyczne VTA podczas pracy nie wymagają czynności konserwacyjnych i mogą być montowane w dowolnej pozycji.

Grupa pompowa mieszająca do podłogówki z pompą Grundfos

W instalacjach ze stosunkowo małymi stratami ciśnienia w rurach rozprowadzających:

• Ogrzewanie podłogowe z zaworami termostatycznymi
• Jednorurowe instalacje grzewcze z zaworami termostatycznymi lub zaworami podpionowymi.

Pompa może zostać ustawiona ręcznie na pracę z charakterystyką maksymalną lub minimalną, tak jak w przypadku pompy nieregulowanej, przy czym:

• Charakterystyka maksymalna może być wykorzystywana w okresach, gdy wymagany jest przepływ maksymalny. Ten tryb pracy jest odpowiedni np. w przypadku priorytetu ciepłej wody.
• Pracę wg charakterystyki minimalnej można stosować w okresach, gdy wymagany jest przepływ minimalny. Ten tryb pracy jest odpowiedni np. do ręcznego przełączania na redukcję nocną, jeżeli nie jest potrzebna automatyczna redukcja nocna.

Tryb sterowania zalecany do większości instalacji grzewczych, w szczególności instalacji ze stosunkowo dużymi stratami ciśnienia w rurach rozprowadzających.

Dwururowe instalacje grzewcze z zaworami termostatycznymi, a także:

• bardzo długimi rurami rozprowadzającymi
• silnie zdławionymi zaworami podpionowymi
• regulatorami różnicy ciśnienia
• dużymi stratami ciśnienia w tych częściach instalacji, przez które przepływa cała woda, np. kocioł, wymiennik ciepła i rura rozprowadzająca na odcinku do pierwszego rozgałęzienia.

Instalacje klimatyzacyjne z:

• wymiennikami ciepła (klimakonwektorami)
• sufitami chłodzącymi
• powierzchniami chłodzącymi.

To ustawienie minimalizuje zużycie energii i poziom hałasu zaworów, dzięki czemu obniża koszty eksploatacji i zwiększa komfort.
