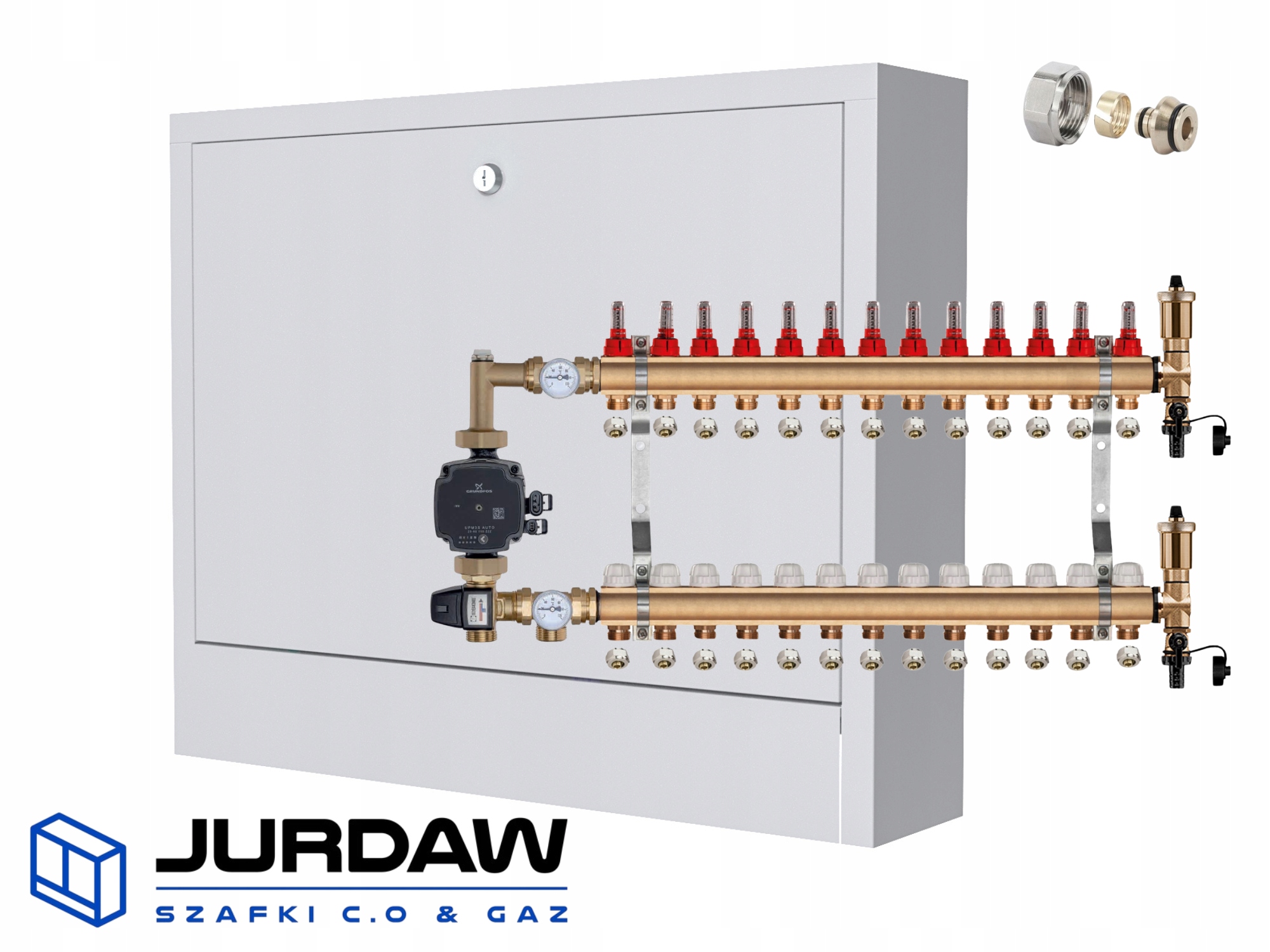

KOMPLETNY ROZDZIELACZ MOSIĘŻNY 13 SEKCJE Z GRUPĄ POMPOWĄ GRUNDFOS + ZŁĄCZKI PEX+ SKRZYNKA NATYNKOWA - POLSKI PRODUCENT

• Mosiądz CW617N do wody pitnej, sekcja odpowietrzająco-spustowa
• Rozdzielacz przeznaczony do ogrzewania podłogowego
• W rozdzielaczu wykorzystane zostały akcesoria i podzespoły wyprodukowane w UE - PRODUKT REKOMENDOWANY PRZEZ INSTALATORÓW.
• ROZDZIELACZ WYKONANY Z GRUBEGO MOSIĄDZU I POLSKIEJ PRODUKCJI
• SKRZYNKA NATYNKOWA POLSKIEJ PRODUKCJI
• GRUPA POMPOWA GRUNDFOS

⭐️WSZYSTKIE ROZDZIELACZE SĄ SPRAWDZANE CIŚNIENIOWO CO GWARANTUJE NIEZAWODNOŚĆ⭐️

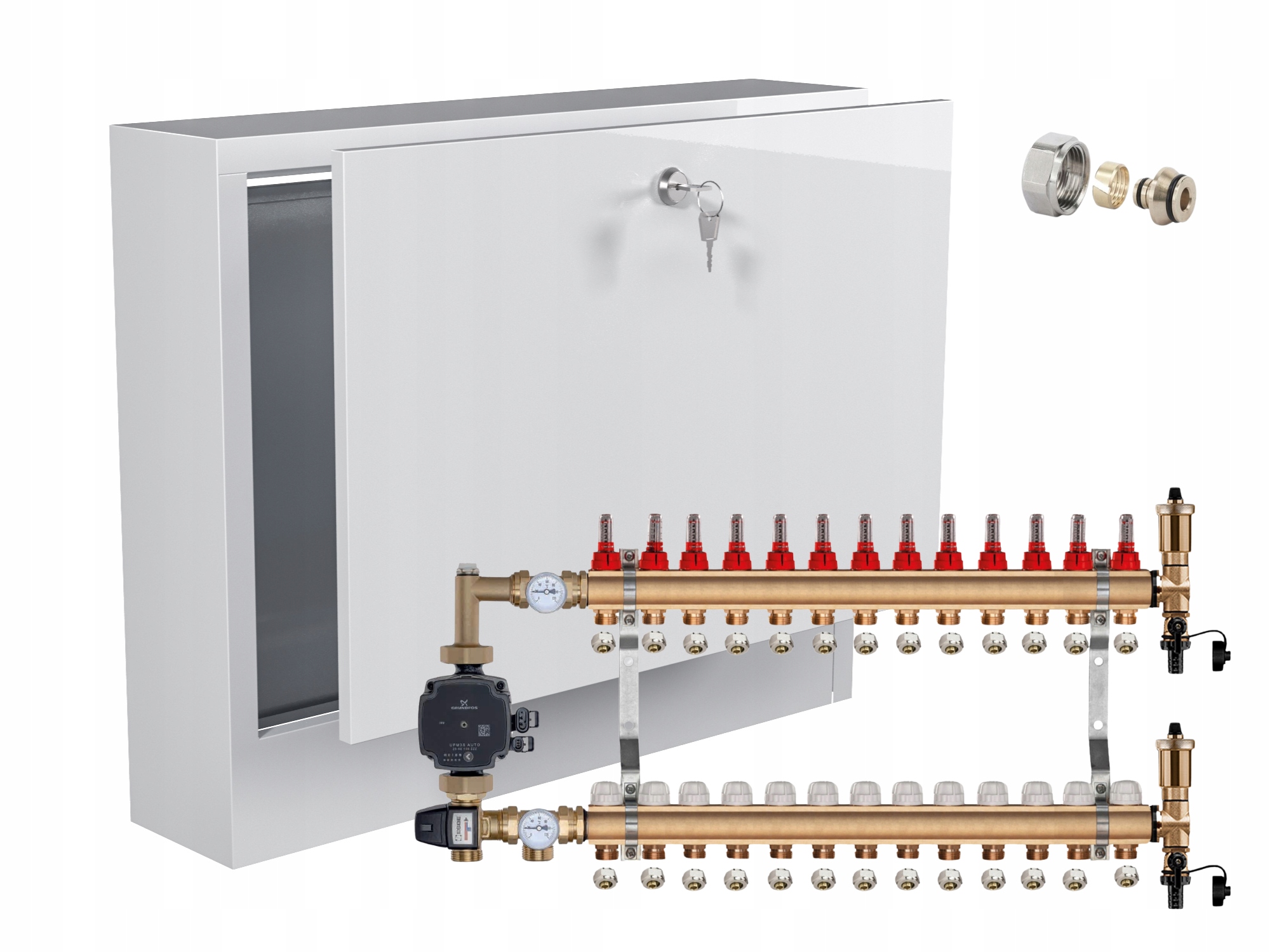

W SKŁAD KOMPLETNEGO ZŁOŻONEGO ZESTAWU WCHODZI:

✅ SKRZYNKA NATYNKOWA

✅ Grupa pompowa z pompą renomowanej marki GRUNDFOS

✅ Zawór termostatyczny mieszający VTA372 1' z zakresem regulacji 20-50 stopni C. Zawór o bardzo dużym przepływie KVS 3,4

✅ 2x belki mosiężne

✅ nyple mosiężne (ilość taka sama jak ilość obwodów x2)

✅przepływomierze ( ilość taka sama jak ilość obwodów)

✅ zawory termostatyczne z pokrętłem

✅uchwyty do rozdzielacza x2

✅grupy odpowietrzająco - spustowe x2

✅ ZŁĄCZKA  PEX 3/4 x 16 GW - adapter - (ilość taka sama jak ilość obwodów x2)

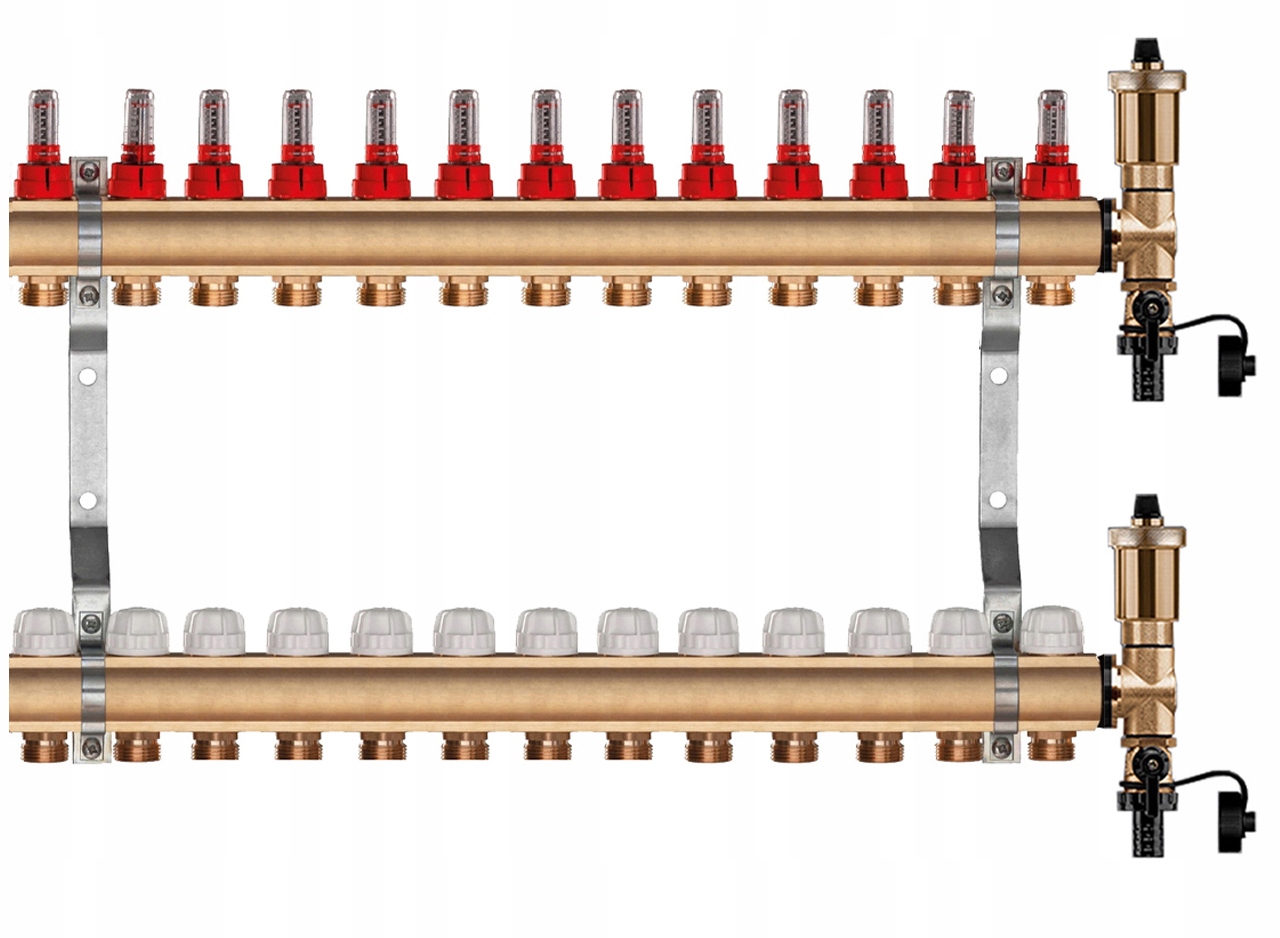

1) Belka górna :

• wykonana z wysokiej klasy mosiądzu CW617N
• przepływomierze zakończone nyplem
• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

1) Belka dolna :

• wykonana z wysokiej klasy mosiądzu
• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

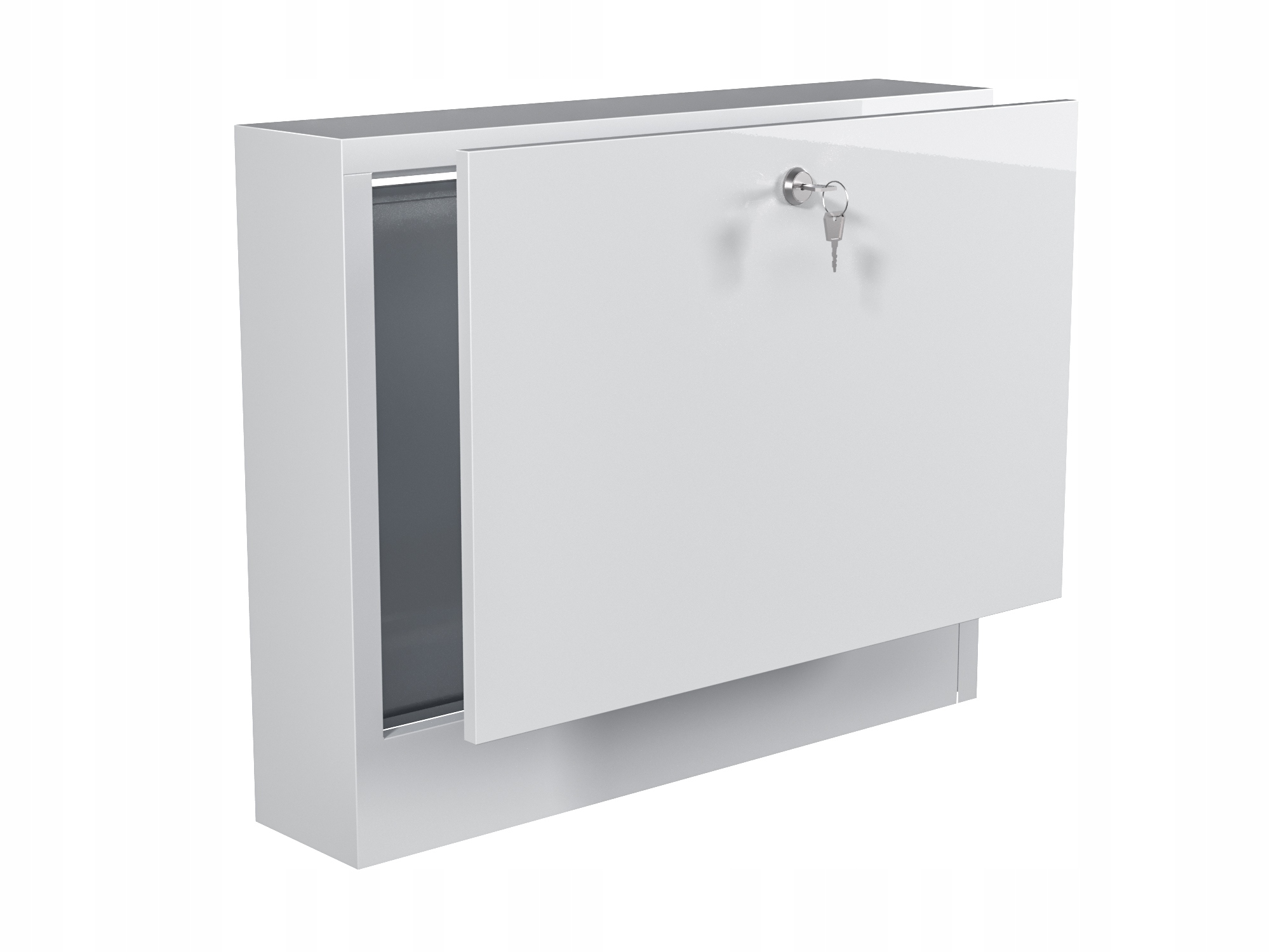

SKRZYNKA NATYNKOWA

Dane techniczne:

• Szerokość zewnętrzna: 1125 mm
• Szerokość wewnętrzna: 1095 mm
• Wysokość: 580 mm
• Głębokość: 120 mm
• Regulowana wysokość i szerokość
• Drzwiczki zamykane na monetę

Skrzynka ocynkowana malowana proszkowo przeznaczona jest do bezpiecznego montażu instalacji grzewczych C.O. (grzejnikowych) oraz OP (podłogowych) a także sanitarnych ze względu na potrzeby.

Skrzynki ą nowocześnie wykonane w technologii laserowej oraz projektowane tak aby konstrukcja całej szafki była wzmocniona.

Stosujemy blachę ocynkowaną i farbę proszkową, dzięki czemu szafki są odporne na korozje, dlatego będzie mogła spełniać swoją rolę przez wiele lat.

INFORMACJE DODATKOWE:

• Posiada szyny montażowe regulowane na całej szerokości szafki na uchwyty do rozdzielaczy
• Wykonana z blachy o grubości 0,8 mm
• Front i ramka malowana proszkowo w kolorze białym.
• Możliwość zdejmowania frontu, co umożliwia łatwy montaż rozdzielacza
• Drzwiczki zamykane na monetę.

PODZESPOŁY ROZDZIELACZA:

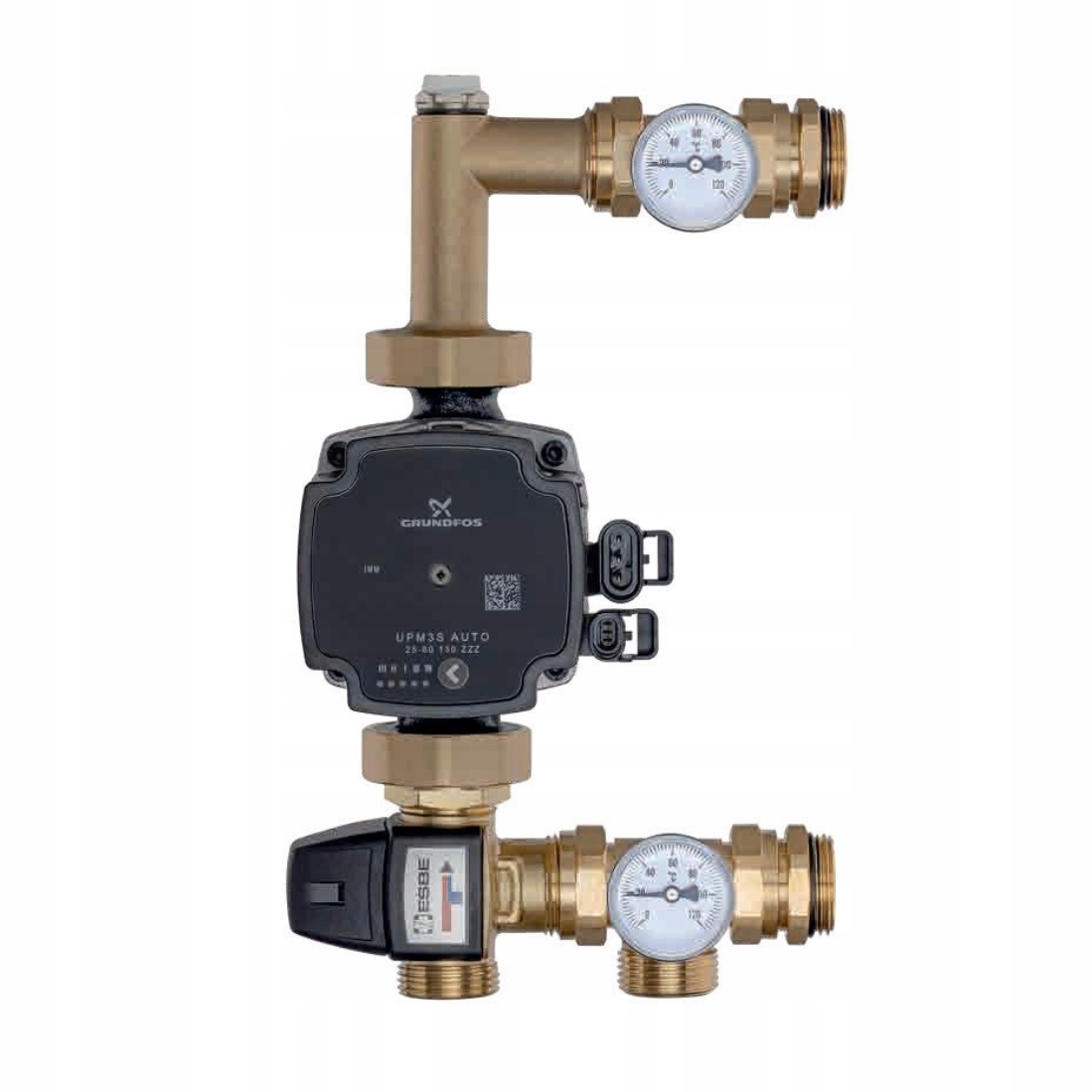

Kompletny układ mieszająco-pompowy GRUNDFOS

przeznaczony do montażu z rozdzielaczem ogrzewania podłogowego

wyposażony w energooszczędną(elektroniczną) pompę wysokiej klasy.

Pompa UPM3S AUTO firmy GRUNDFOS posiada 4 rodzaje prędkości. Interfejs pompy został zaprojektowany w taki sposób aby jej użytkowanie było łatwe i zrozumiałe. Do obsługi używamy tylko jednego przycisku a za pomocą 5 lampek LED możemy określić wydajność pracy pompy, stan awarii lub ustawienia pracy.

• przyłącze do rozdzielacza 1"
• rozstaw 210 mm
• do 125 m2 ogrzewania podłogowego

W skład zestawu wchodzi:

• przyłącze mosiężne niklowane - 2 szt
• termometr 0-120°C - 2 szt
• odpowietrznik ręczny - 1 szt
• śrubunki mosiężne do pompy - 2 szt
• Zawór mieszający ESBE VTA 372 1' (20-50). Duży przepływ 3,4 KVS
• pompa elektroniczna / energooszczędna: Grundfos UPM3S AUTO 25-60

- Dopuszczalna temperatura cieczy: minimalna 0°C / maksymalna +95°C

- Maksymalna dopuszczalna temperatura otoczenia: +70°C

- Pobór mocy: 4 - 52W

- Maksymalne ciśnienie robocze: 10 bar

- Zasilanie: 230V

- Częstotliwość sieciowa: 50Hz

- Stopień ochrony: IP44

- Długość montażowa: 130mm

- Wysokość podnoszenia: 7m

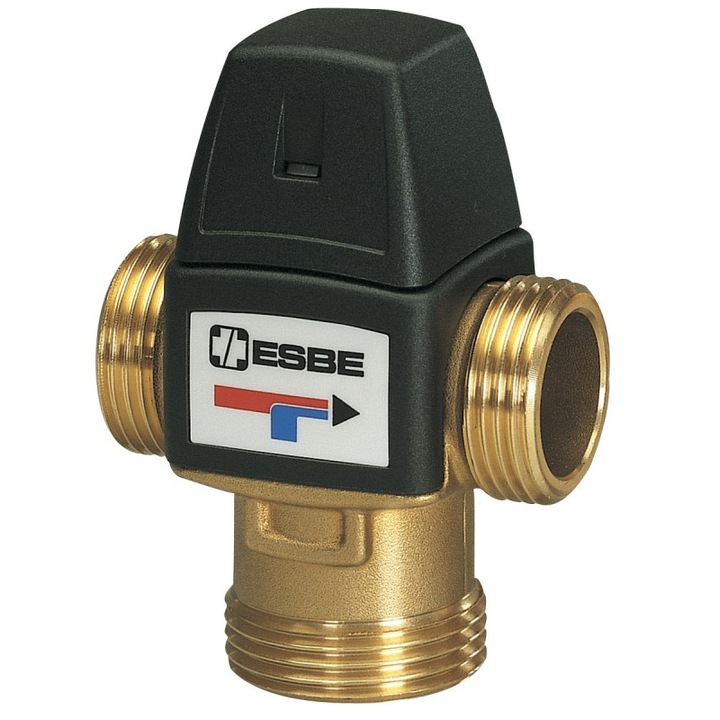

Zawór termostatyczny mieszający VTA372 1' z zakresem regulacji 20-50 stopni C.

Zawór o bardzo dużym przepływie KVS 3,4

Zawór jest przeznaczony do sterowania ogrzewaniem podłogowym

Zawór posiada zabezpieczenia przed oparzeniem i bakteriami legionella.

Bardzo łatwa i intuicyjna nastawa zaworu, która nie sprawia trudności inwestorowi

Specyfikacja zaworu

Ciśnienie PN10

Maksymalna temperatura pracy 95 stopni C

Gwint zewnętrzny 1'

Zakres regulacji temperatury 20-50

KVS 3,4 m3

VTA 372-3110-1750114

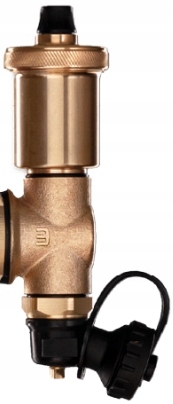

Zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

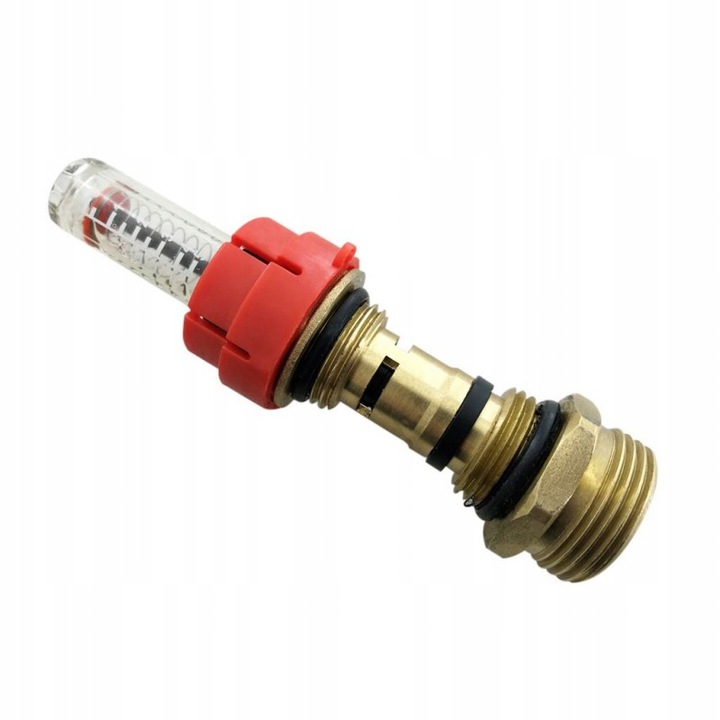

Przepływomierz (rotametr)

• Elementy służące do mierzenia na wyskalowanej podziałce natężenie przepływu na poszczególnych obwodach oraz do dokonywania precyzyjnej regulacji przepływu. Montowane na belce zasilającej.
• Przepływomierz wykonany jest z tworzywa i korpusu mosiężnego.
• Rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.
• Skala przepływomierza: 5 litrów/min.

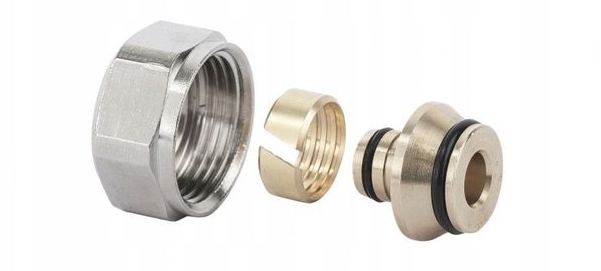

ZŁĄCZKA 3/4 X 16 PEX EUROKONUS

• złączka przeznaczona jest do instalacji ciepłej i zimnej wody użytkowej, centralnego ogrzewania, ogrzewania podłogowego itp.
• dodatkowe uszczelnienie typu oring
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar

BUDOWA ZŁĄCZKI:

• korpus oraz nakrętka: mosiądz z powłoką niklowaną
• pierścień zaciskowy: mosiądz
• pierścienie uszczelniające: typu O-ring
• podkładka: teflon

Zawory termostatyczne z pokrętłem

• Elementy służące do wyrównania poszczególnych pętli, które mogą być o zróżnicowanej długości a także do zrównoważenia instalacji pod względem oporów hydraulicznych.


• Montowane na belce powrotnej.


• Wkładki termostatyczne przystosowane są do montażu głowic termoelektrycznych czy też potocznie zwanych napędami termicznymi.


• Wkładka termostatyczna wykonana jest z mosiądzu

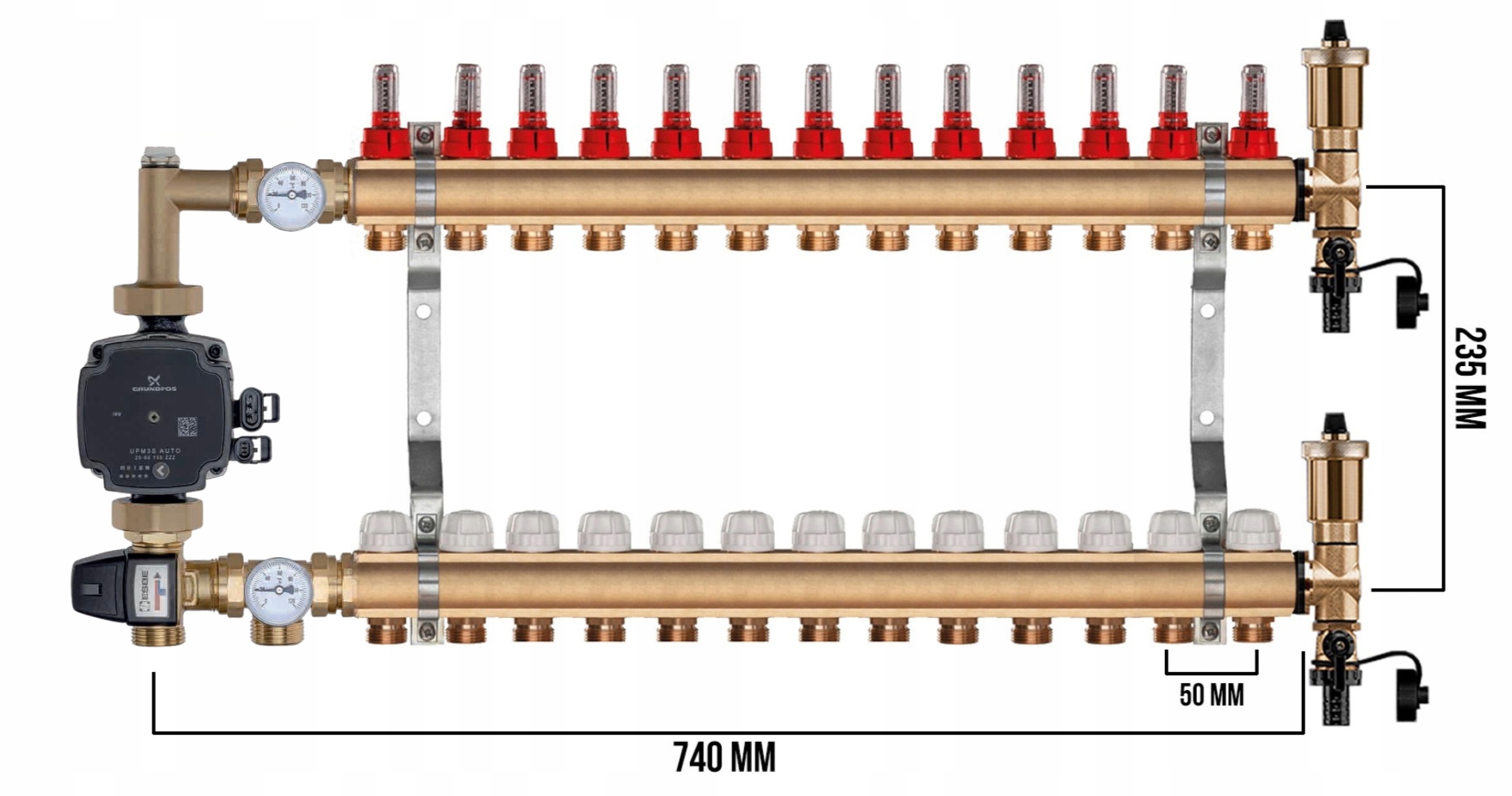

Wymiary:

Zalety rozdzielacza:

• Możliwość swobodnej konfiguracji i rozbudowy podzespołów, dostosowanych do konkretnych inwestycji.
• Wykonany z materiałów odpornych na korozję.
• Niezawodne uszczelki gumowe EPDM eliminują potrzebę dodatkowych uszczelnień przy montażu.
• Współpracuje z ekonomicznymi źródłami ciepła, takimi jak pompy ciepła i kotły kondensacyjne.
• Dostępny w wersjach od 2 do 18 sekcji.
• Specjalnie dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie:

• Idealny do systemów ogrzewania płaszczyznowego, szczególnie podłogowego.
• Zawory termoregulacyjne na belce powrotnej przygotowane do montażu siłowników elektrycznych.
• Zawory regulacyjne z przepływomierzami na belce zasilającej umożliwiają szybką regulację przepływu dzięki zastosowanej skali na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• Rozdział czynnika grzewczego do obiegów grzejnych.
• Zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego, dzięki niezależnemu zasilaniu każdego obiegu grzewczego.
• Możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.
• Równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.
• Możliwość przyłączenia grupy mieszająco-pompowej w celu uzyskania na rozdzielaczu temperatury odpowiedniej dla ogrzewania podłogowego.

✅ NAJWYŻSZA JAKOŚĆ - wszystkie elementy rozdzielacza odznaczają się precyzją i najwyższą jakością wykonania.

✅ ODPORNY STOP METALU ( MOSIĄDZ ) - w produkcji zastosowano wysoce odporny stop metalu, co zapewnia wyjątkową trwałość.

✅ ATRAKCYJNA CENA - Rozdzielacz z najlepszą ceną w swojej klasie

✅ DOSKONAŁY DO PODŁOGÓWKI - rozdzielacz C.O. zapewnia sprawne funkcjonowanie całej instalacji.
