Firma JD-MetalBox powstała w roku 2018 roku i od początku swej działalności zajmuje sie produkcją szafek do rozdzielaczy ogrzewania podłogowego, szafek gazowych, szachtów instalacyjnych oraz innych artykułów metalowych.

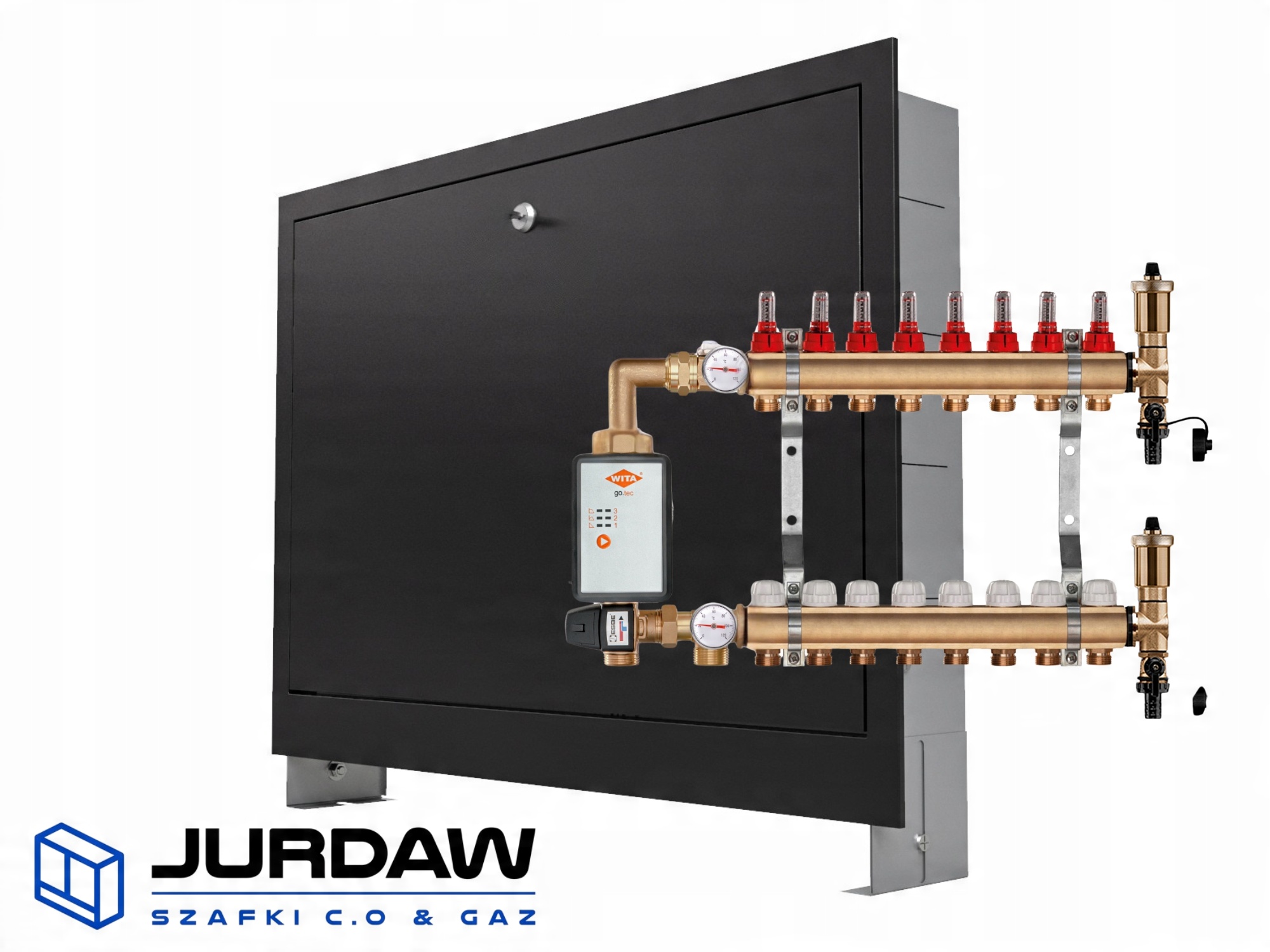

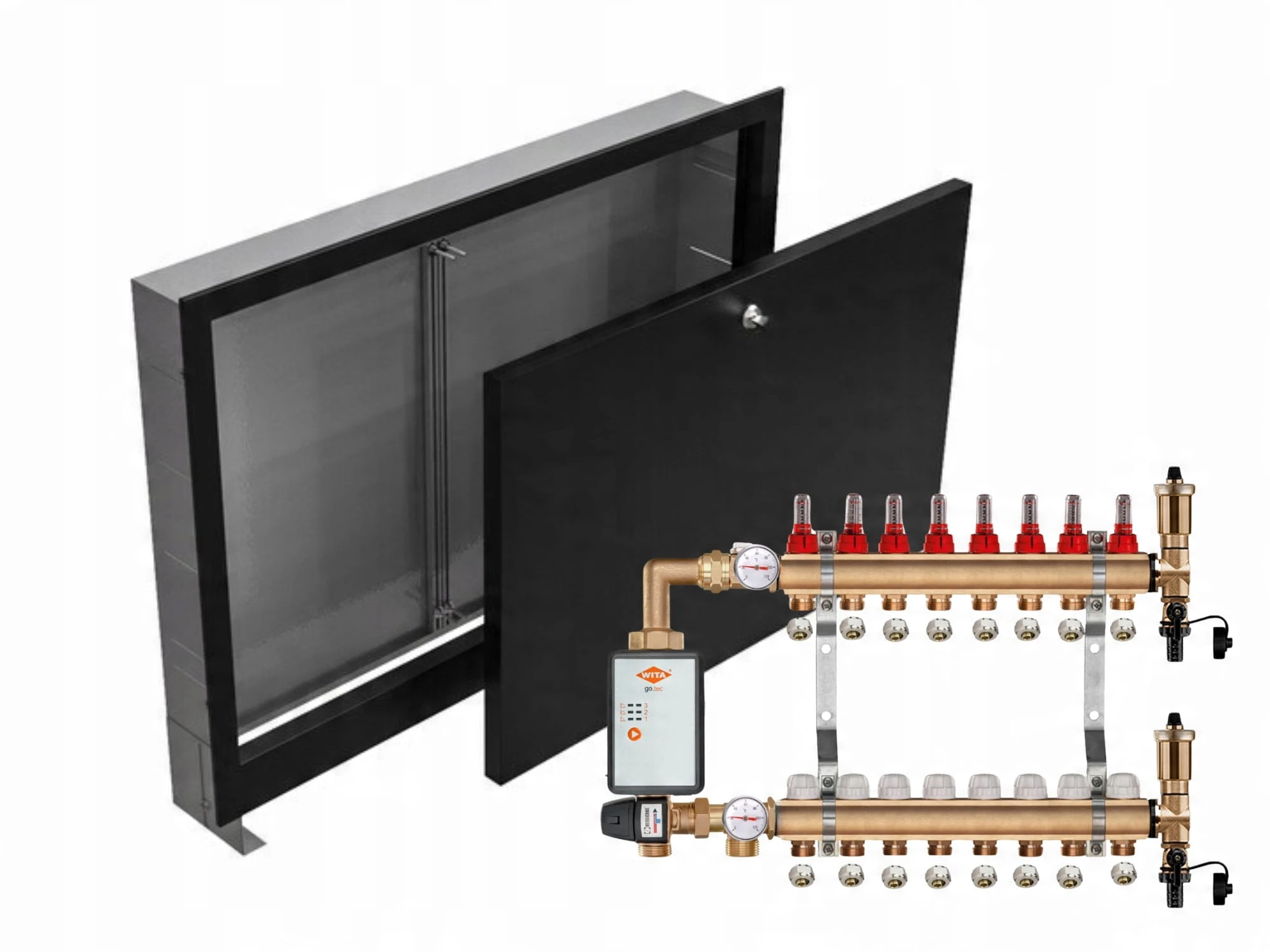

KOMPLETNY ROZDZIELACZ MOSIĘŻNY 8 SEKCJE Z GRUPĄ POMPOWĄ WITA GO.TEC 60 + ZŁĄCZKI PEX + SKRZYNKA PODTYNKOWA CZARNA - POLSKI PRODUCENT

• Mosiądz CW617N do wody pitnej, sekcja odpowietrzająco-spustowa
• Rozdzielacz przeznaczony do ogrzewania podłogowego
• W rozdzielaczu wykorzystane zostały akcesoria i podzespoły wyprodukowane w UE - PRODUKT REKOMENDOWANY PRZEZ INSTALATORÓW.
• ROZDZIELACZ WYKONANY Z GRUBEGO MOSIĄDZU I POLSKIEJ PRODUKCJI
• SKRZYNKA PODTYNKOWA POLSKIEJ PRODUKCJI
• GRUPA POMPOWA WITA NIEZAWODNEJ PRDOUKCJI

⭐️WSZYSTKIE ROZDZIELACZE SĄ SPRAWDZANE CIŚNIENIOWO CO GWARANTUJE NIEZAWODNOŚĆ⭐️

W SKŁAD KOMPLETNEGO ZŁOŻONEGO ZESTAWU WCHODZI:

✅ SKRZYNKA PODTYNKOWA CZARNA

✅ Grupa pompowa z pompą renomowanej marki WITA

✅ Zawór termostatyczny mieszający VTA372 1' z zakresem regulacji 20-50 stopni C. Zawór o bardzo dużym przepływie KVS 3,4

✅ 2x belki mosiężne

✅ nyple mosiężne (ilość taka sama jak ilość obwodów x2)

✅przepływomierze ( ilość taka sama jak ilość obwodów)

✅ zawory termostatyczne z pokrętłem

✅uchwyty do rozdzielacza x2

✅grupy odpowietrzająco - spustowe x2

✅ ZŁĄCZKA  PEX 3/4 x 16 GW - adapter - (ilość taka sama jak ilość obwodów x2)

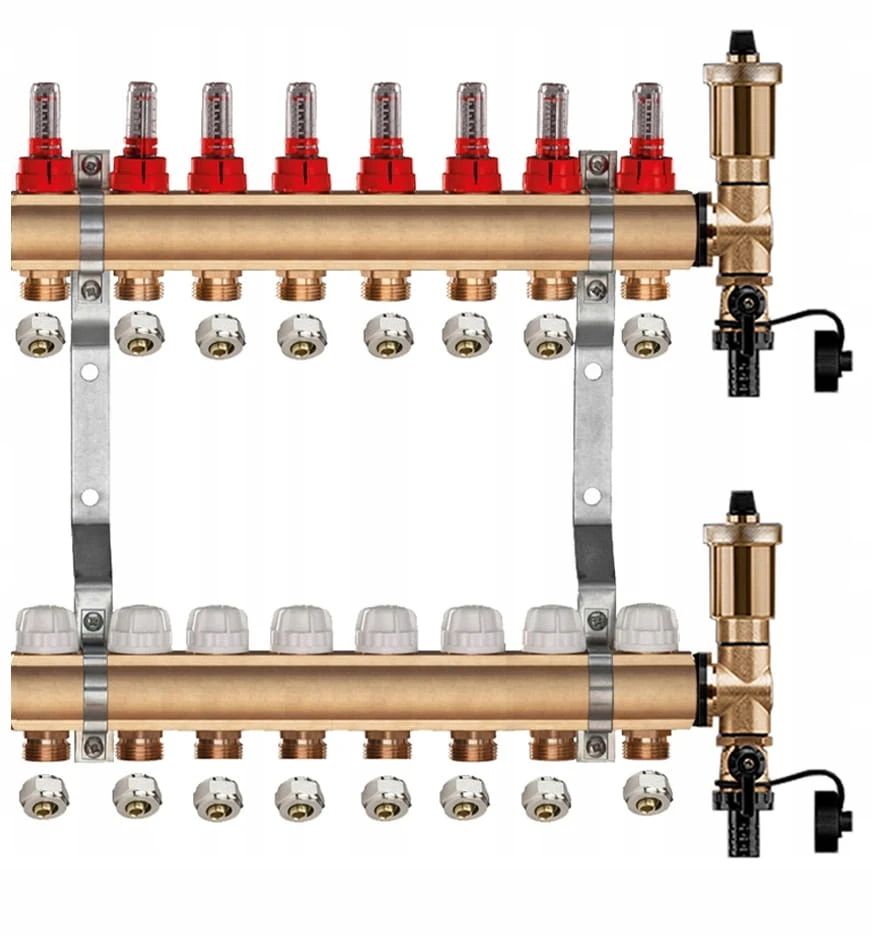

1) Belka górna :

• wykonana z wysokiej klasy mosiądzu CW617N
• przepływomierze zakończone nyplem
• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

1) Belka dolna :

• wykonana z wysokiej klasy mosiądzu
• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

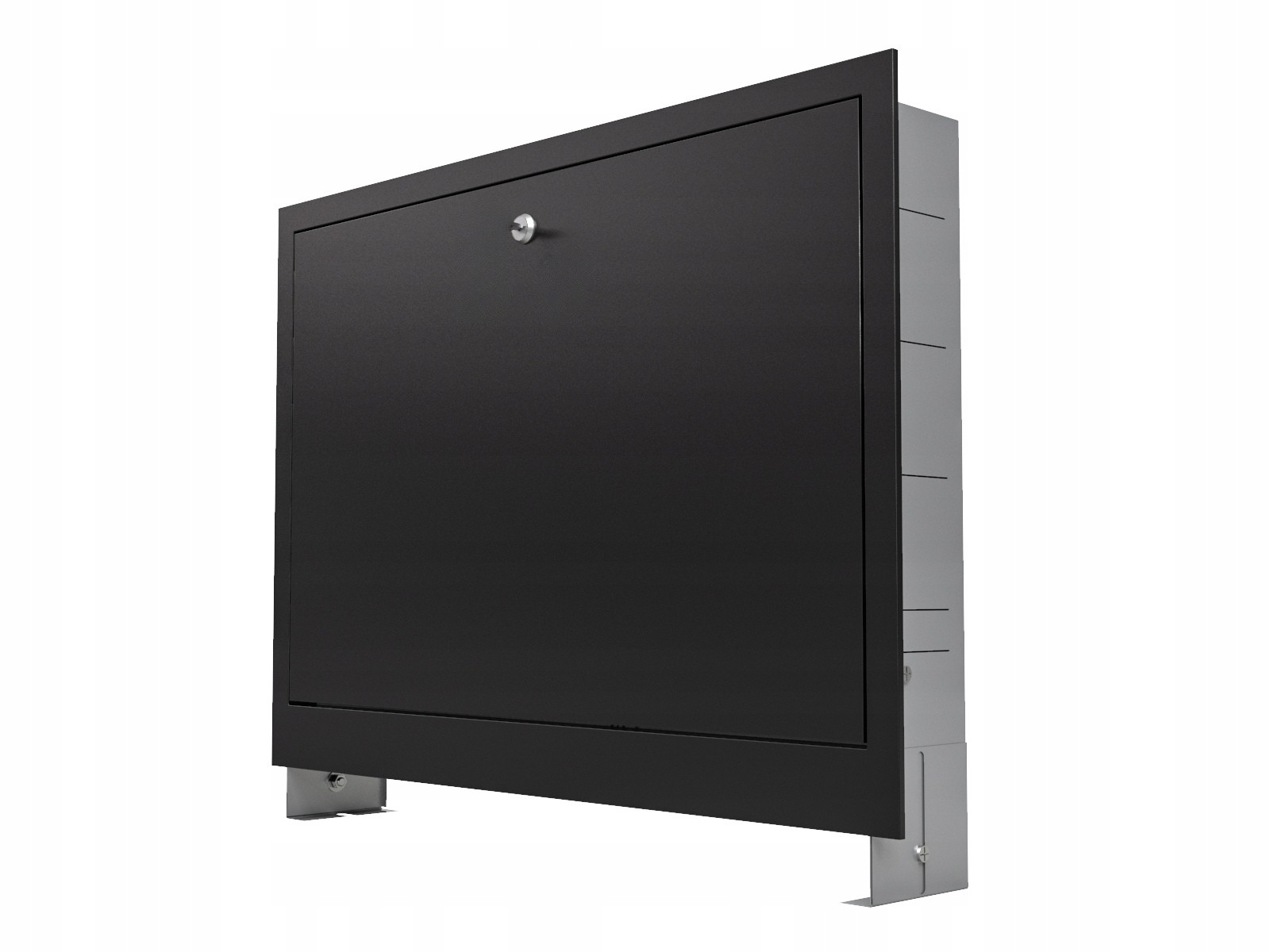

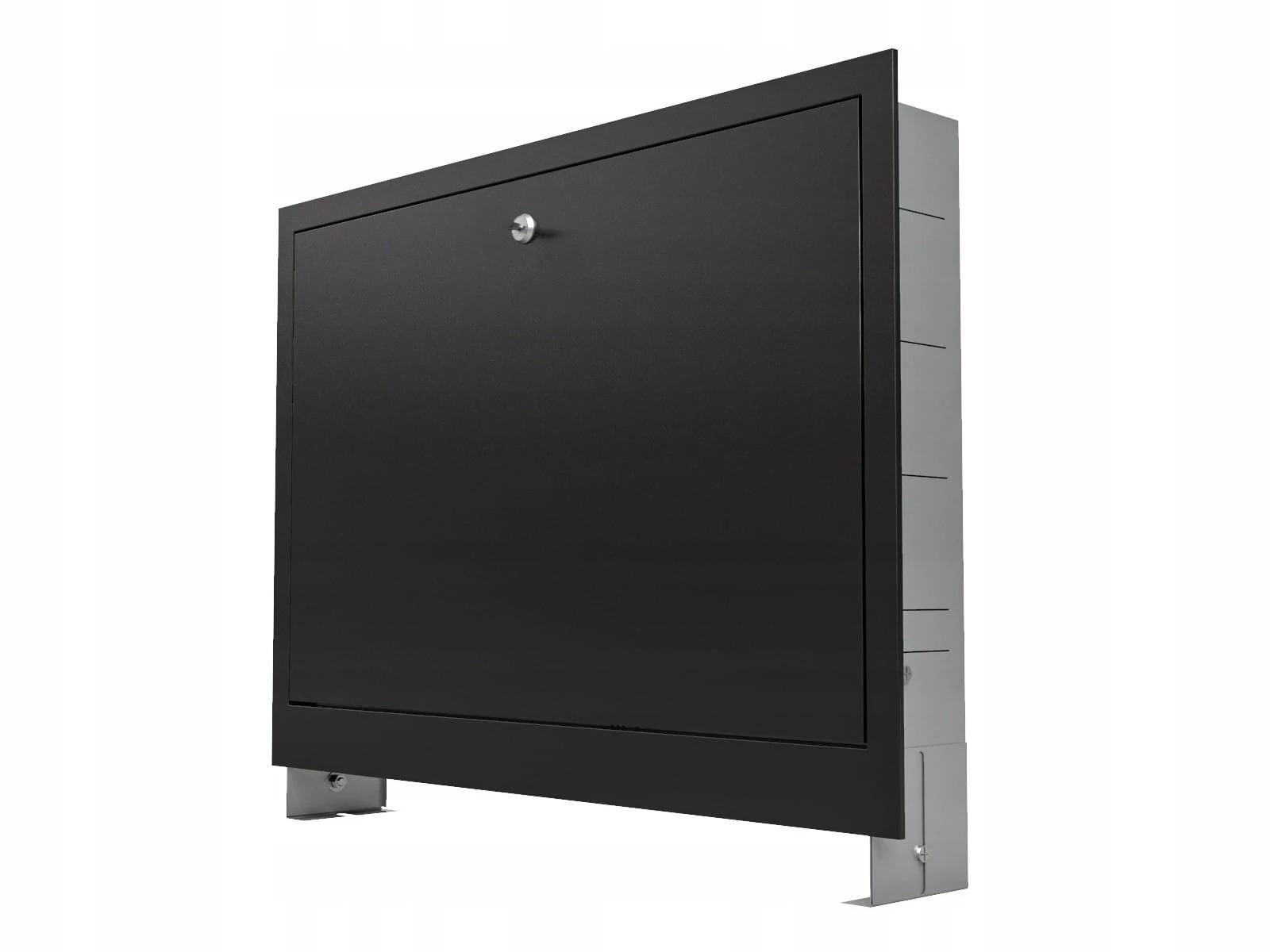

SKRZYNKA PODTYNKOWA

Dane techniczne:

• Szerokość zewnętrzna: 765 mm
• Szerokość wewnętrzna: 715 mm
• Wysokość: 575-665 mm
• Głębokość: 110-175 mm
• Regulowana wysokość i szerokość
• Drzwiczki zamykane na monetę

Skrzynka ocynkowana malowana proszkowo przeznaczona jest do bezpiecznego montażu instalacji grzewczych C.O. (grzejnikowych) oraz OP (podłogowych) a także sanitarnych ze względu na potrzeby.

Skrzynki ą nowocześnie wykonane w technologii laserowej oraz projektowane tak aby konstrukcja całej szafki była wzmocniona.

Stosujemy blachę ocynkowaną i farbę proszkową, dzięki czemu szafki są odporne na korozje, dlatego będzie mogła spełniać swoją rolę przez wiele lat.

INFORMACJE DODATKOWE:

• Posiada szyny montażowe regulowane na całej szerokości szafki na uchwyty do rozdzielaczy
• Wykonana z blachy o grubości 0,8 mm
• Front i ramka malowana proszkowo w kolorze białym.
• Możliwość zdejmowania frontu, co umożliwia łatwy montaż rozdzielacza
• Drzwiczki zamykane na monetę.

PODZESPOŁY ROZDZIELACZA:

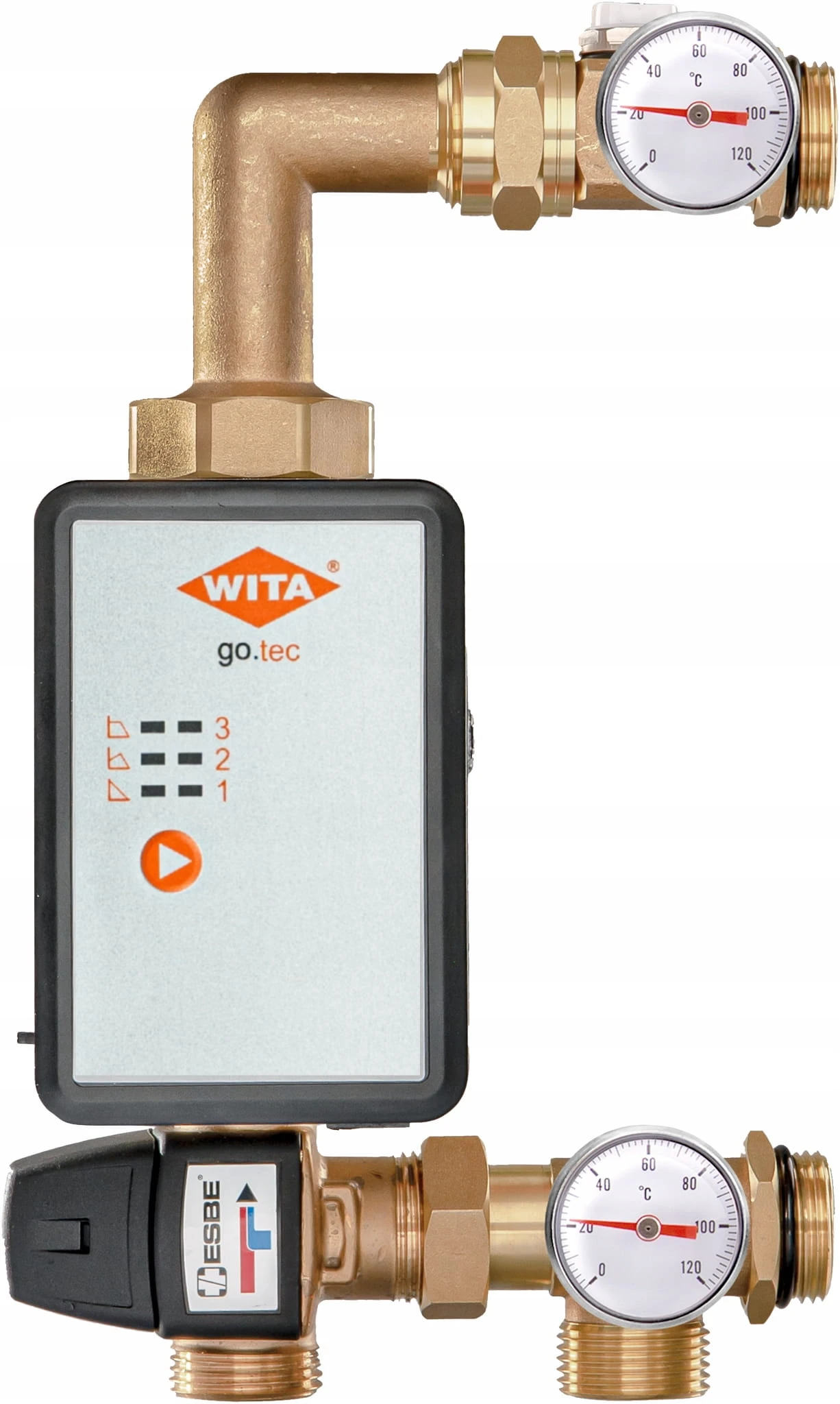

Kompletny układ mieszająco-pompowy WITA go.tec 60

przeznaczony do montażu z rozdzielaczem ogrzewania podłogowego

wyposażony w energooszczędną (elektroniczną) pompę wysokiej klasy.

W skład zestawu wchodzi:

• przyłącze mosiężne niklowane - 2 szt
• termometr 0-120°C - 2 szt
• odpowietrznik ręczny - 1 szt
• śrubunki mosiężne do pompy - 2 szt
• Zawór mieszający ESBE VTA 372 1' (20-50). Duży przepływ 3,4 KVS
• pompa elektroniczna / energooszczędna: WITA go.tec 60-25-130

DANE TECHNICZNE:

- Maksymalna wysokość podnoszenia: 6 m

- Maksymalne natężenie przepływu: 3500 l/h

- Regulacja: 3 charakterystyki stałe, 3 charakterystyki ciśnienia stałego, 3 charakterystyki proporcjonalne

- Funkcje dodatkowe: funkcja antyblokująca, funkcja odpowietrzania, blokada przycisków

- Napięcie zasilania: 1 x 230 V, 50 Hz

- Stopień ochrony: IP44

- Temperatura otoczenia: 0 °C do 60 °C

- Temperatura medium: -10 °C do + 110 °C

- Klasa temperaturowa: TF 110 zgodnie z wymaganiami normy PN-EN 60335-2-51

- Długości montażowe: 130mm , 180 mm

- Maksymalne ciśnienie robocze: 1,0 MPa | 10 bar

- Materiał korpusu pompy: żeliwo szare kataforezowane; stal szlachetna

- Poziom hałasu: < 43 dB (A)

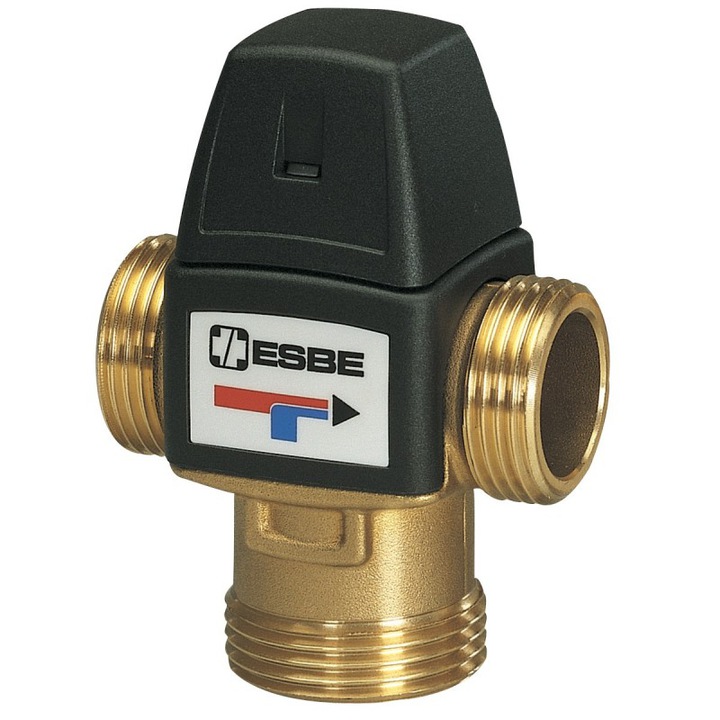

ZAWÓR TERMOSTATYCZNY MIESZAJĄCY VTA372 1'

Zawór o bardzo dużym przepływie KVS 3,4

Zawór jest przeznaczony do sterowania ogrzewaniem podłogowym

Zawór posiada zabezpieczenia przed oparzeniem i bakteriami legionella.

Bardzo łatwa i intuicyjna nastawa zaworu, która nie sprawia trudności inwestorowi

Specyfikacja zaworu

Ciśnienie PN10

Maksymalna temperatura pracy 95 stopni C

Gwint zewnętrzny 1'

Zakres regulacji temperatury 20-50

KVS 3,4 m3

VTA 372-3110-1750114

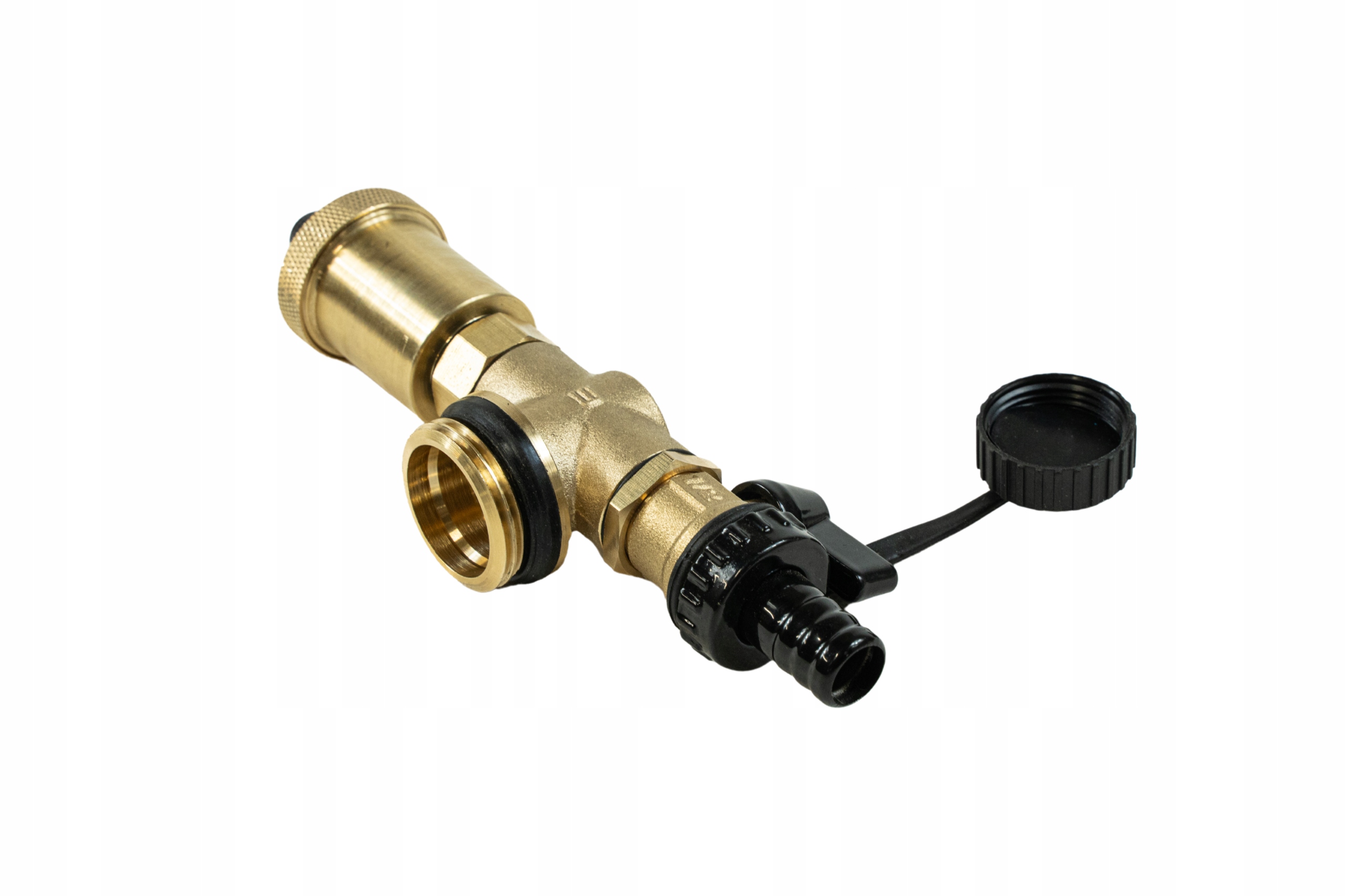

ZESPÓŁ ODPOWIETRZAJĄCO-SPUSTOWY Z ODPOWIETRZNIKIEM AUTOMATYCZNYM

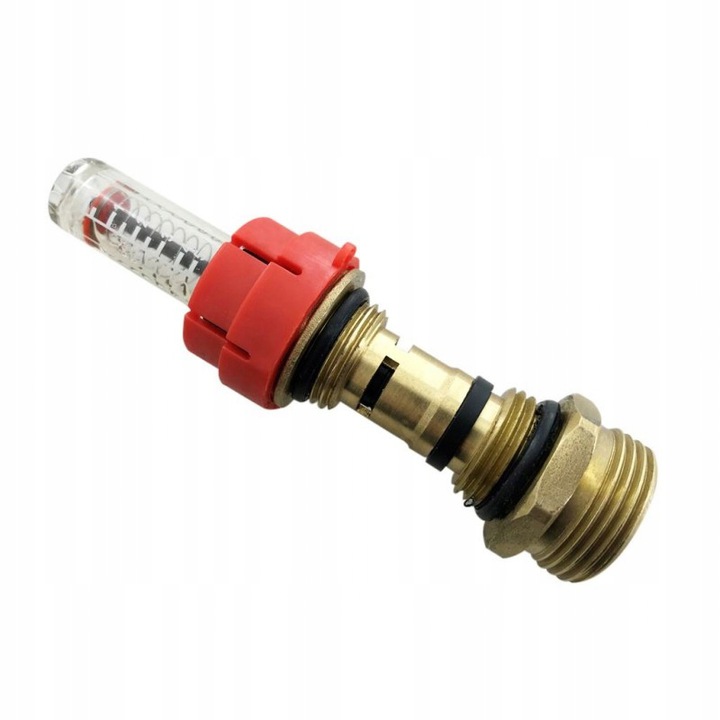

PRZEPŁYWOMIERZ (ROTAMETR)

• Elementy służące do mierzenia na wyskalowanej podziałce natężenie przepływu na poszczególnych obwodach oraz do dokonywania precyzyjnej regulacji przepływu. Montowane na belce zasilającej.
• Przepływomierz wykonany jest z tworzywa i korpusu mosiężnego.
• Rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.
• Skala przepływomierza: 5 litrów/min.

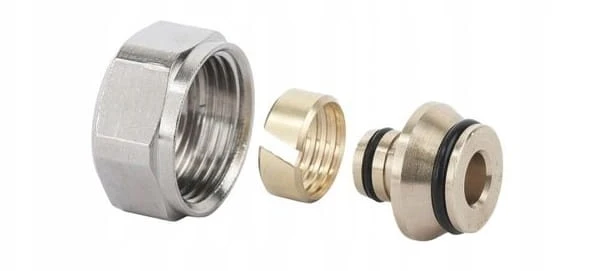

ZŁĄCZKA 3/4 X 16 PEX EUROKONUS

• złączka przeznaczona jest do instalacji ciepłej i zimnej wody użytkowej, centralnego ogrzewania, ogrzewania podłogowego itp.
• dodatkowe uszczelnienie typu oring
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar

BUDOWA ZŁĄCZKI:

• korpus oraz nakrętka: mosiądz z powłoką niklowaną
• pierścień zaciskowy: mosiądz
• pierścienie uszczelniające: typu O-ring
• podkładka: teflon

ZAWORY TERMOSTATYCZNE Z POKRĘTŁEM

• Elementy służące do wyrównania poszczególnych pętli, które mogą być o zróżnicowanej długości a także do zrównoważenia instalacji pod względem oporów hydraulicznych.
• Montowane na belce powrotnej.
• Wkładki termostatyczne przystosowane są do montażu głowic termoelektrycznych czy też potocznie zwanych napędami termicznymi.
• Wkładka termostatyczna wykonana jest z mosiądzu

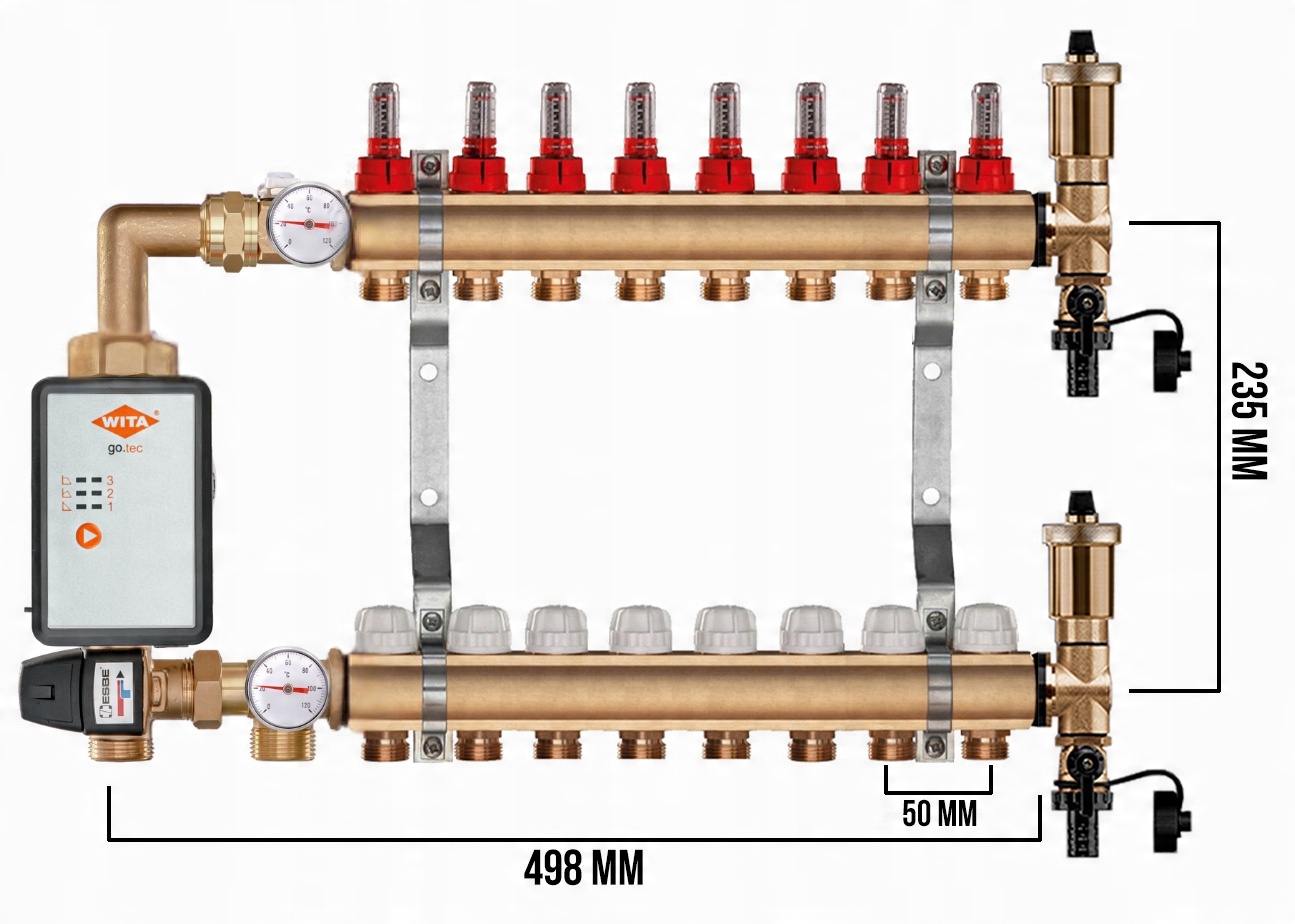

WYMIARY:

Zalety rozdzielacza:

• Możliwość swobodnej konfiguracji i rozbudowy podzespołów, dostosowanych do konkretnych inwestycji.
• Wykonany z materiałów odpornych na korozję.
• Niezawodne uszczelki gumowe EPDM eliminują potrzebę dodatkowych uszczelnień przy montażu.
• Współpracuje z ekonomicznymi źródłami ciepła, takimi jak pompy ciepła i kotły kondensacyjne.
• Dostępny w wersjach od 2 do 18 sekcji.
• Specjalnie dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie:

• Idealny do systemów ogrzewania płaszczyznowego, szczególnie podłogowego.
• Zawory termoregulacyjne na belce powrotnej przygotowane do montażu siłowników elektrycznych.
• Zawory regulacyjne z przepływomierzami na belce zasilającej umożliwiają szybką regulację przepływu dzięki zastosowanej skali na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• Rozdział czynnika grzewczego do obiegów grzejnych.
• Zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego, dzięki niezależnemu zasilaniu każdego obiegu grzewczego.
• Możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.
• Równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.
• Możliwość przyłączenia grupy mieszająco-pompowej w celu uzyskania na rozdzielaczu temperatury odpowiedniej dla ogrzewania podłogowego.

✅ NAJWYŻSZA JAKOŚĆ - wszystkie elementy rozdzielacza odznaczają się precyzją i najwyższą jakością wykonania.

✅ ODPORNY STOP METALU ( MOSIĄDZ ) - w produkcji zastosowano wysoce odporny stop metalu, co zapewnia wyjątkową trwałość.

✅ ATRAKCYJNA CENA - Rozdzielacz z najlepszą ceną w swojej klasie

✅ DOSKONAŁY DO PODŁOGÓWKI - rozdzielacz C.O. zapewnia sprawne funkcjonowanie całej instalacji.
