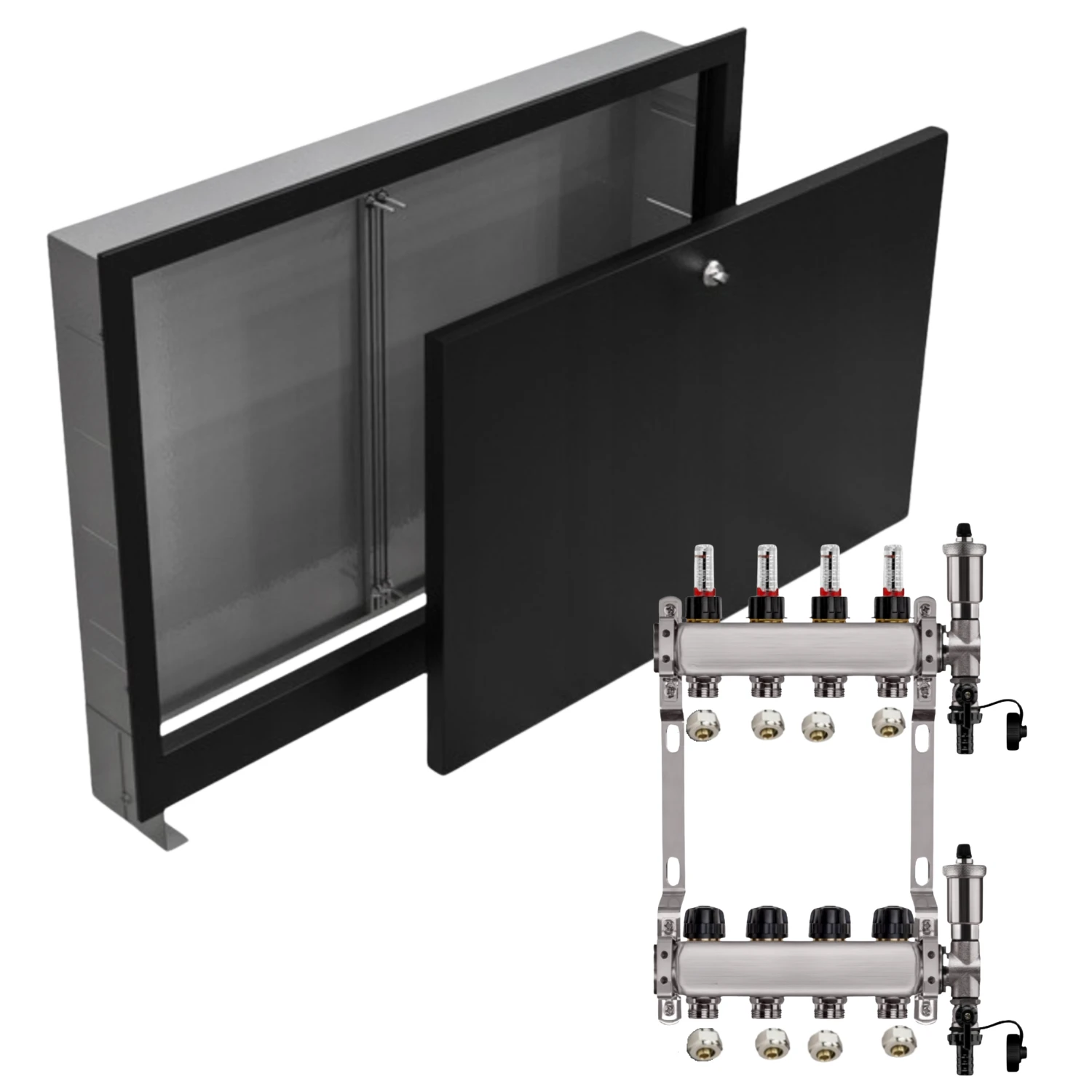

ROZDZIELACZ NIERDZEWNY PODŁOGÓWKI 4+ SKRZYNKA PODTYNKOWA CZARNA+PEX

ROZDZIELACZ NIERDZEWNY PODŁOGÓWKI 5+ SKRZYNKA PODTYNKOWA CZARNA

Prezentujemy wysokiej jakości rozdzielacz wyprodukowany w Polsce z użyciem certyfikowanych europejskich surowców w najnowszej technologii CNC. Rozdzielacz został specjalnie zaprojektowany dla łatwości montażu oraz wygodnego użytkowania. Całość została stworzona z myślą o klientach którzy poszukują najwyższej jakości bez przepłacania i reklamacji. Idealny do systemów ogrzewania płaszczyznowego, szczególnie podłogowego. Zawory regulacyjne z przepływomierzami na belce zasilającej umożliwiają szybką regulację przepływu dzięki zastosowanej skali na zaworze.

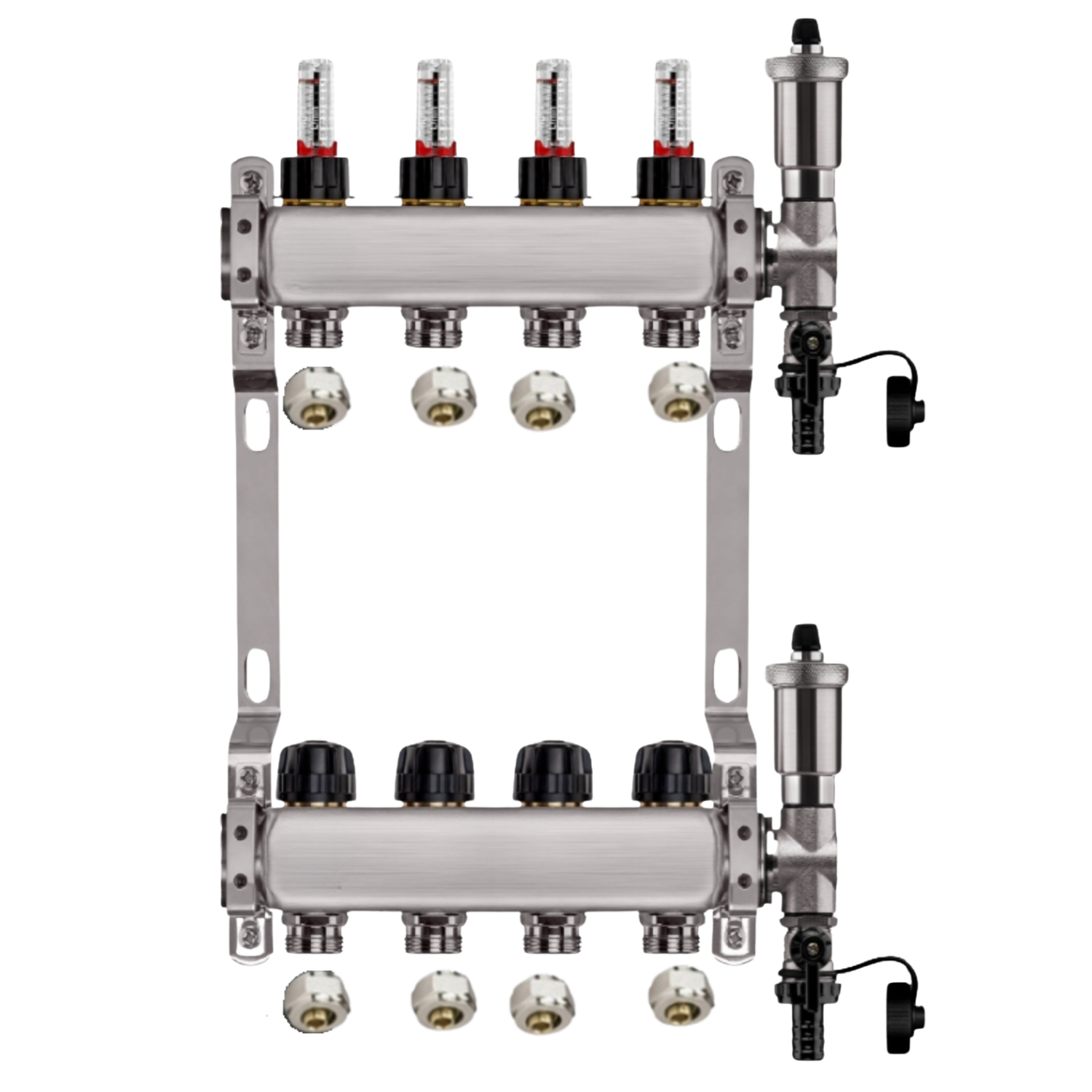

Dane techniczne rozdzielacza:

• liczba obwodów: 4 obwody
• Materiał wykonania belki: Nierdzewny
• Szerokość całkowita rozdzielacza: 30 mm
• wysokość całkowita rozdzielacza: 390mm
• Rozstaw sekcji: 50mm
• Rozstaw belek od środka gwintów: 235mm
• Średnica wyjścia belki: 1''
• Temperatura robocza: ≤ 43°C
• wskaźnik przepływu: 0 - 5 l / min
• Maksymalne ciśnienie: 8 bar
• Średnica przyłącza belki: 3/4''
• Strona montażu: Uniwersalna - Lewa lub Prawa
• Materiał wykonania uchwytów: Stal nierdzewna
• Kraj pochodzenia: Polska

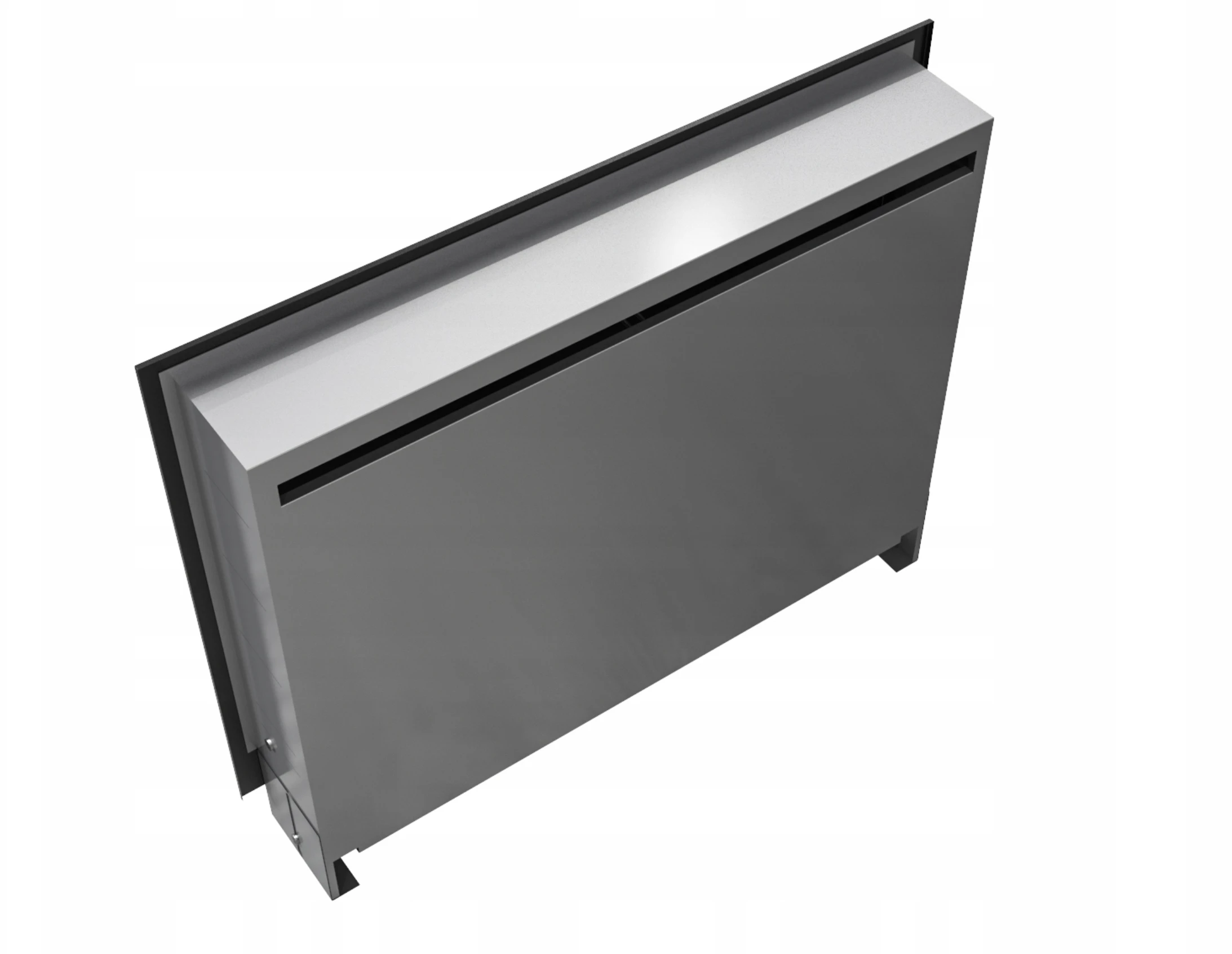

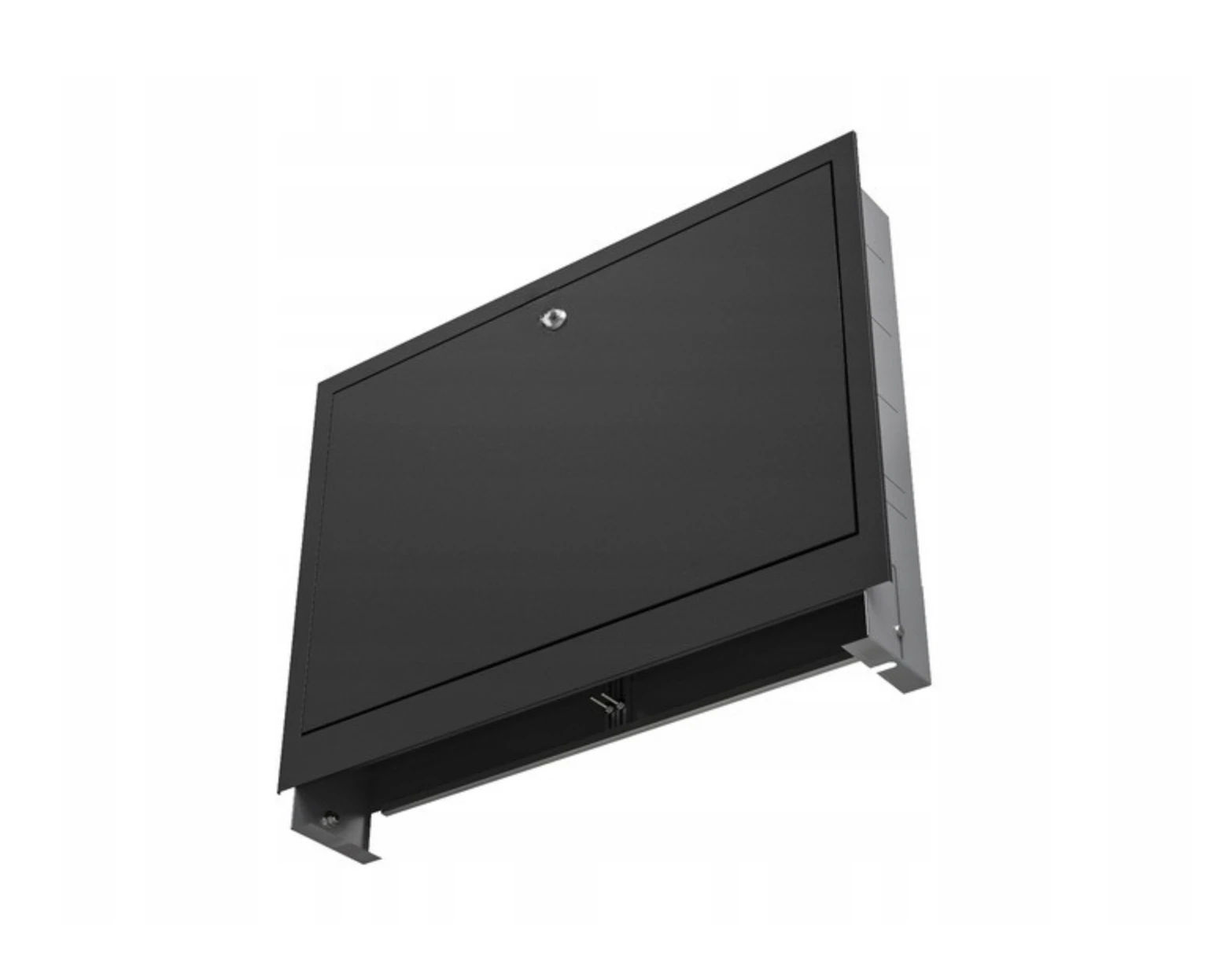

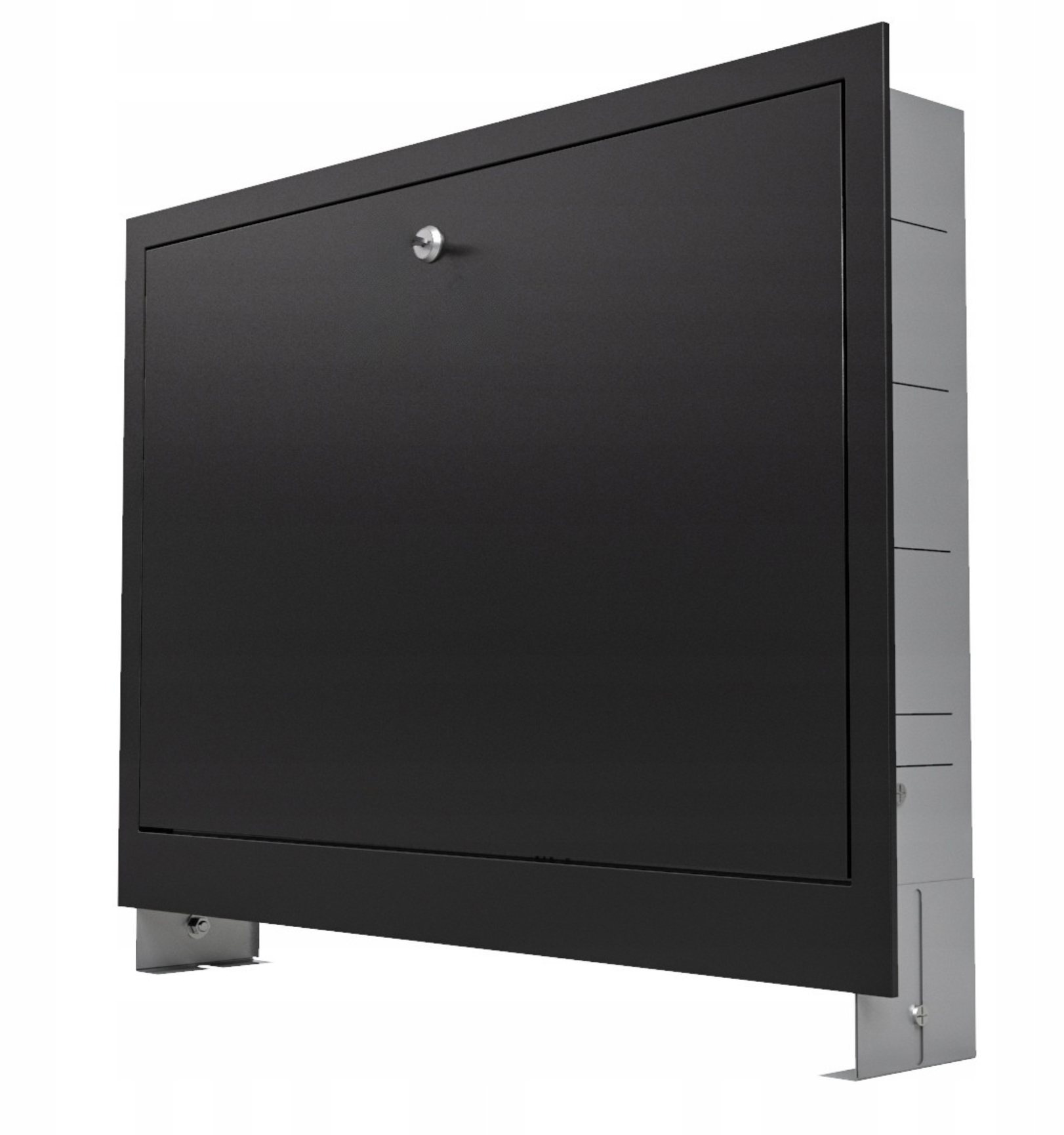

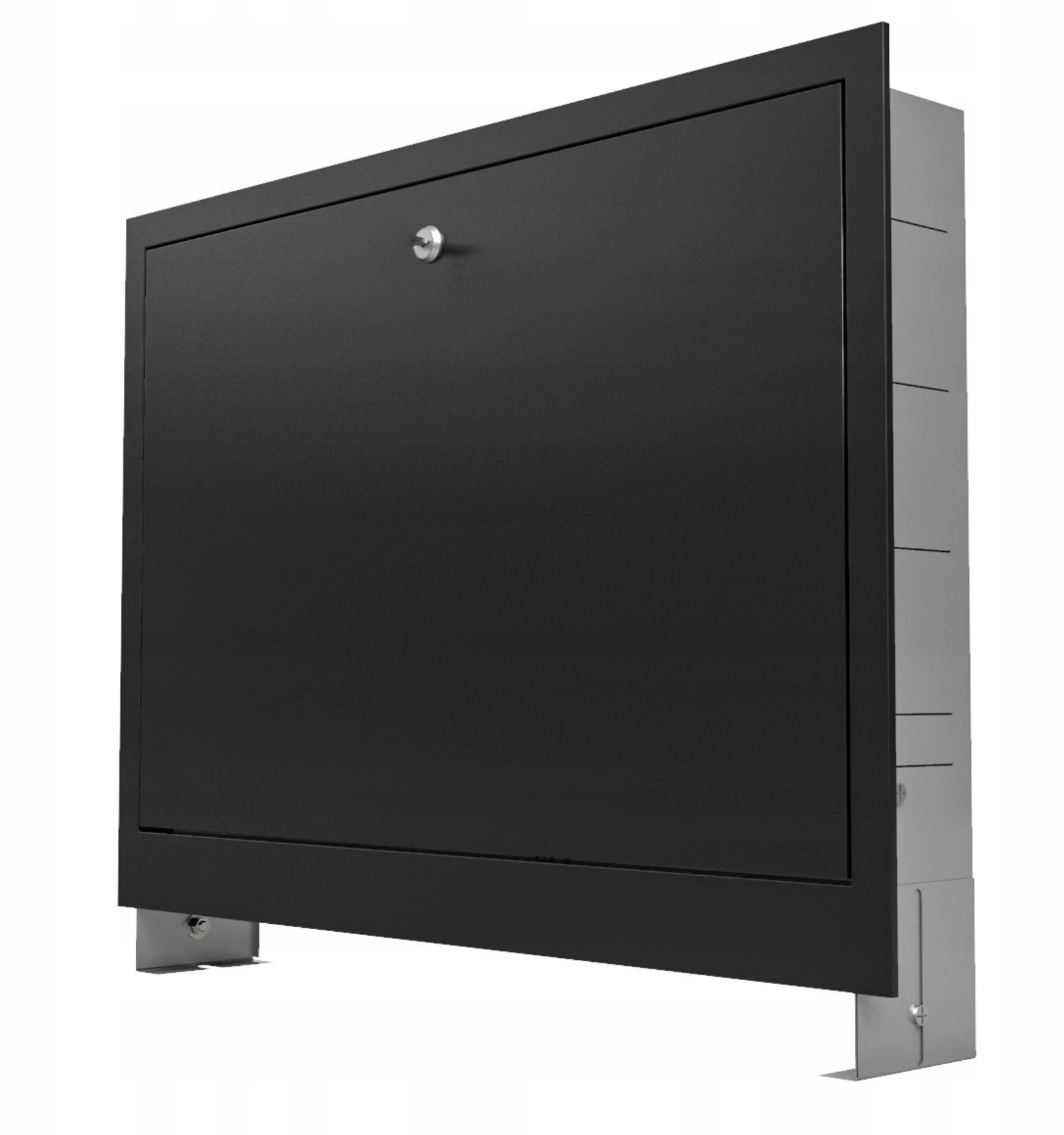

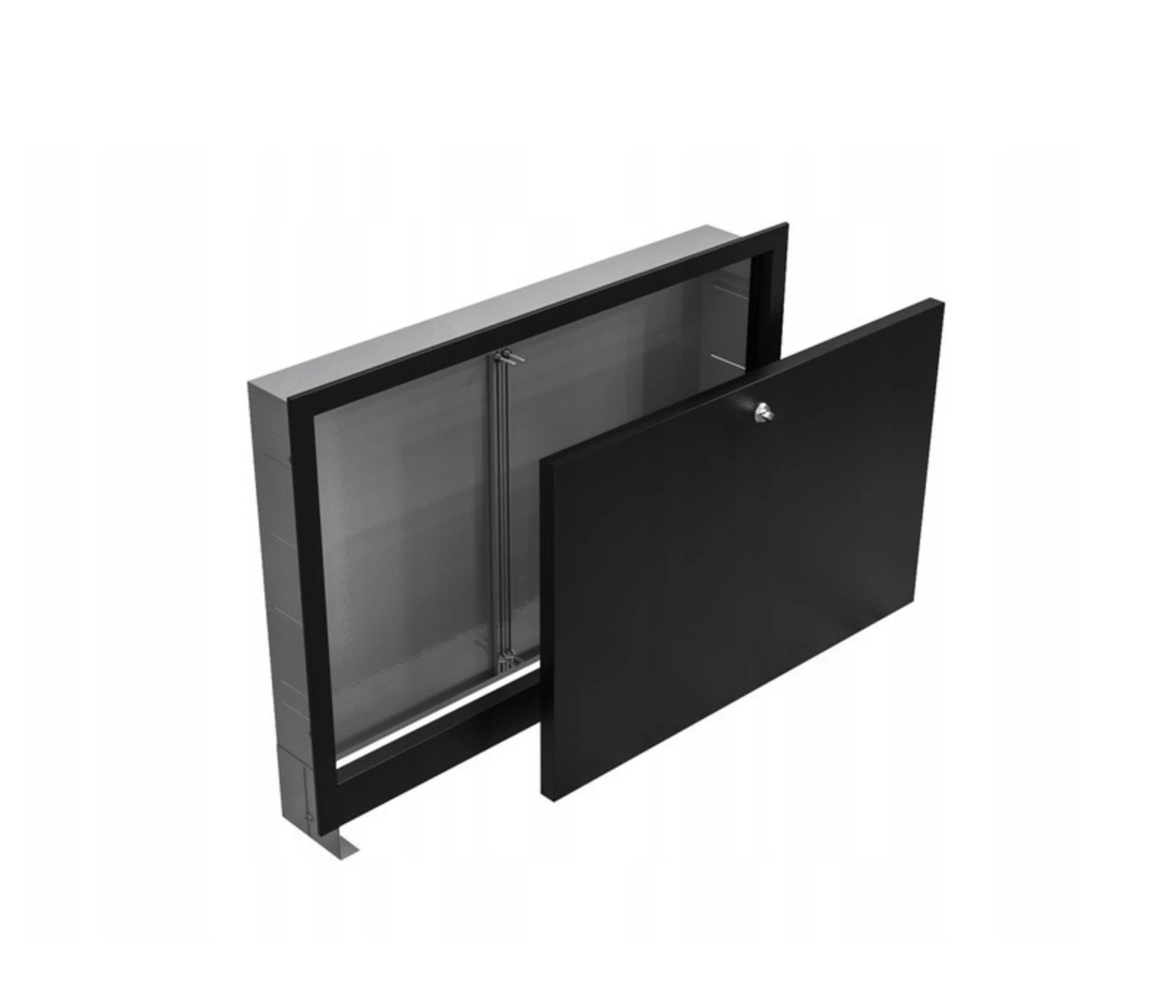

Specyfikacja techniczna Szafki:

• Ilość sekcji/obwodów rozdzielacza: 3-4
• Szerokość zewnętrzna: 385 mm
• Szerokość wewnętrzna: 335 mm
• Wysokość: 575-665 mm
• Głębokość : 120 - 185 mm

Firma JD-MetalBox powstała w 2018 roku i od początku swej działalności zajmuje się produkcją szafek do rozdzielaczy ogrzewania podłogowego, szafek gazowych, szachtów instalacyjnych oraz innych artykułów metalowych.

Zalety zestawu rozdzielacza i szafki

1. Solidna i trwała konstrukcja – elementy wykonane ze stali nierdzewnej zapewniają długą żywotność i odporność na korozję.
2. Kompaktowe wymiary – rozdzielacz i szafka mają praktyczne wymiary, co ułatwia dopasowanie ich do różnych przestrzeni i instalacji.
3. Uniwersalny montaż – możliwość montażu w różnych konfiguracjach pozwala na łatwe dopasowanie do układu pomieszczenia.
4. Bezpieczne użytkowanie – odpowiednia temperatura pracy i wytrzymałe materiały gwarantują niezawodną eksploatację.
5. Praktyczne przyłącza – standardowe średnice wyjść i przyłączy ułatwiają podłączenie do instalacji.

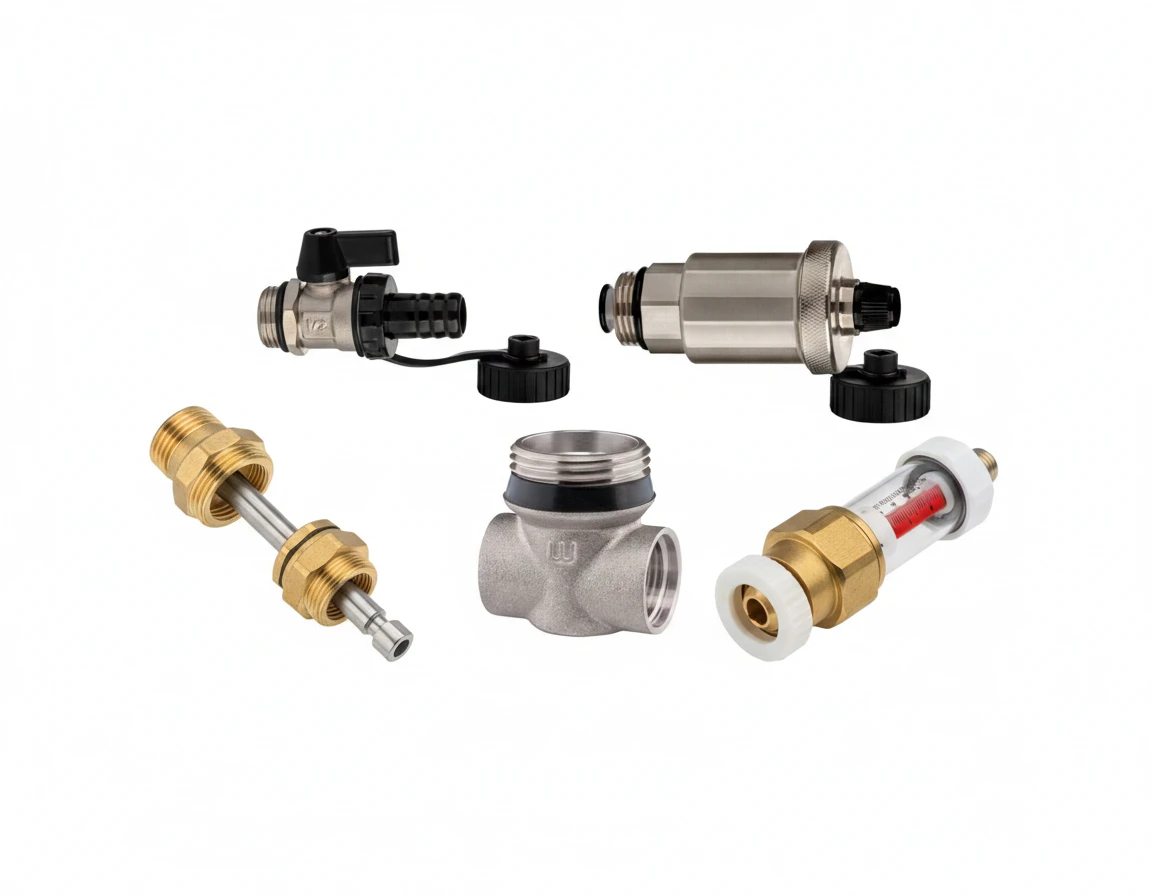

Wyposażenie i funkcje rozdzielacza:

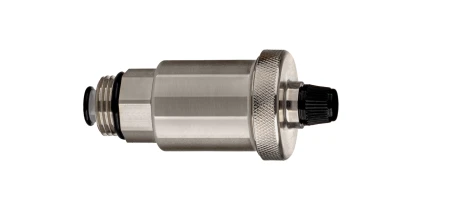

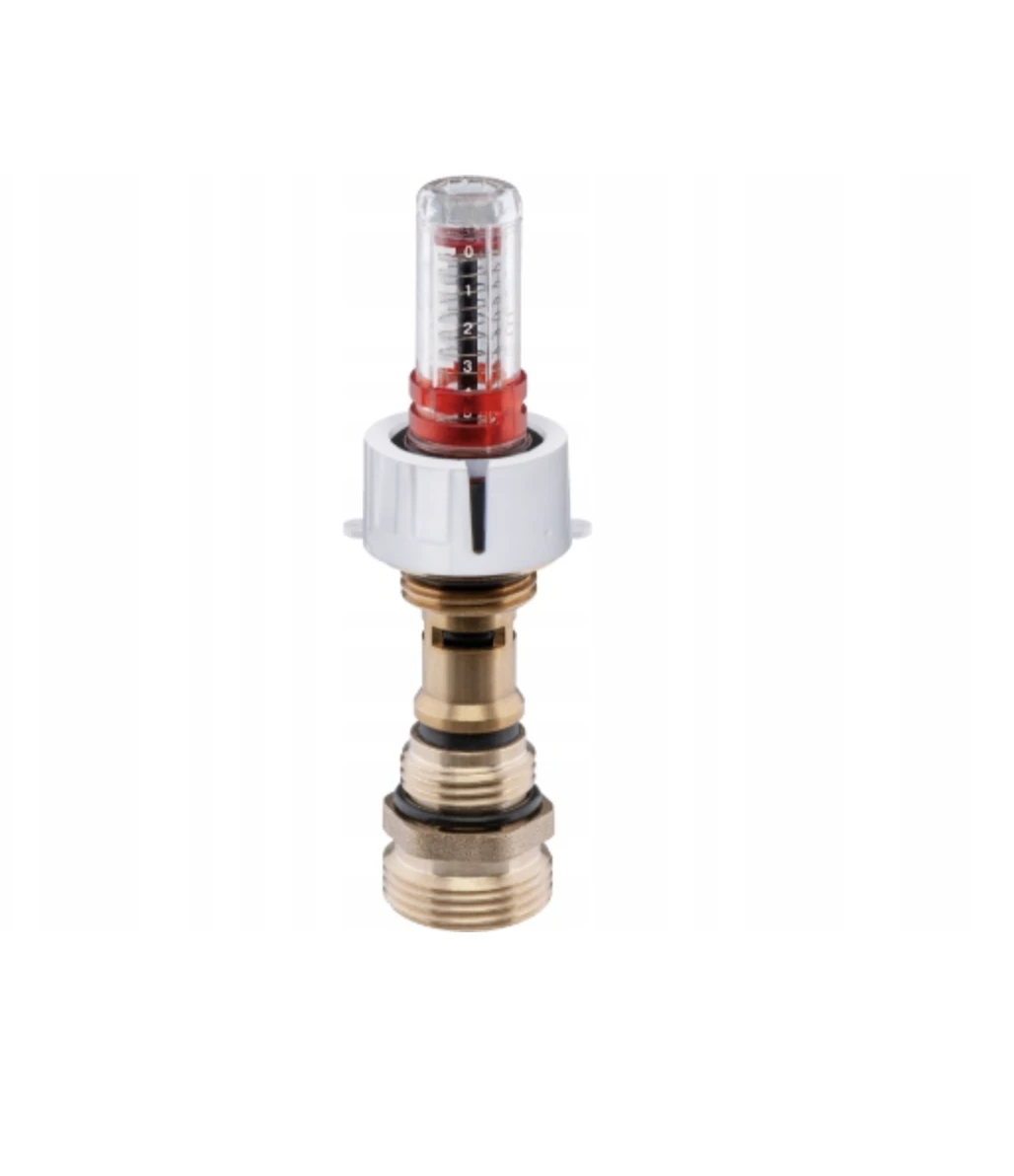

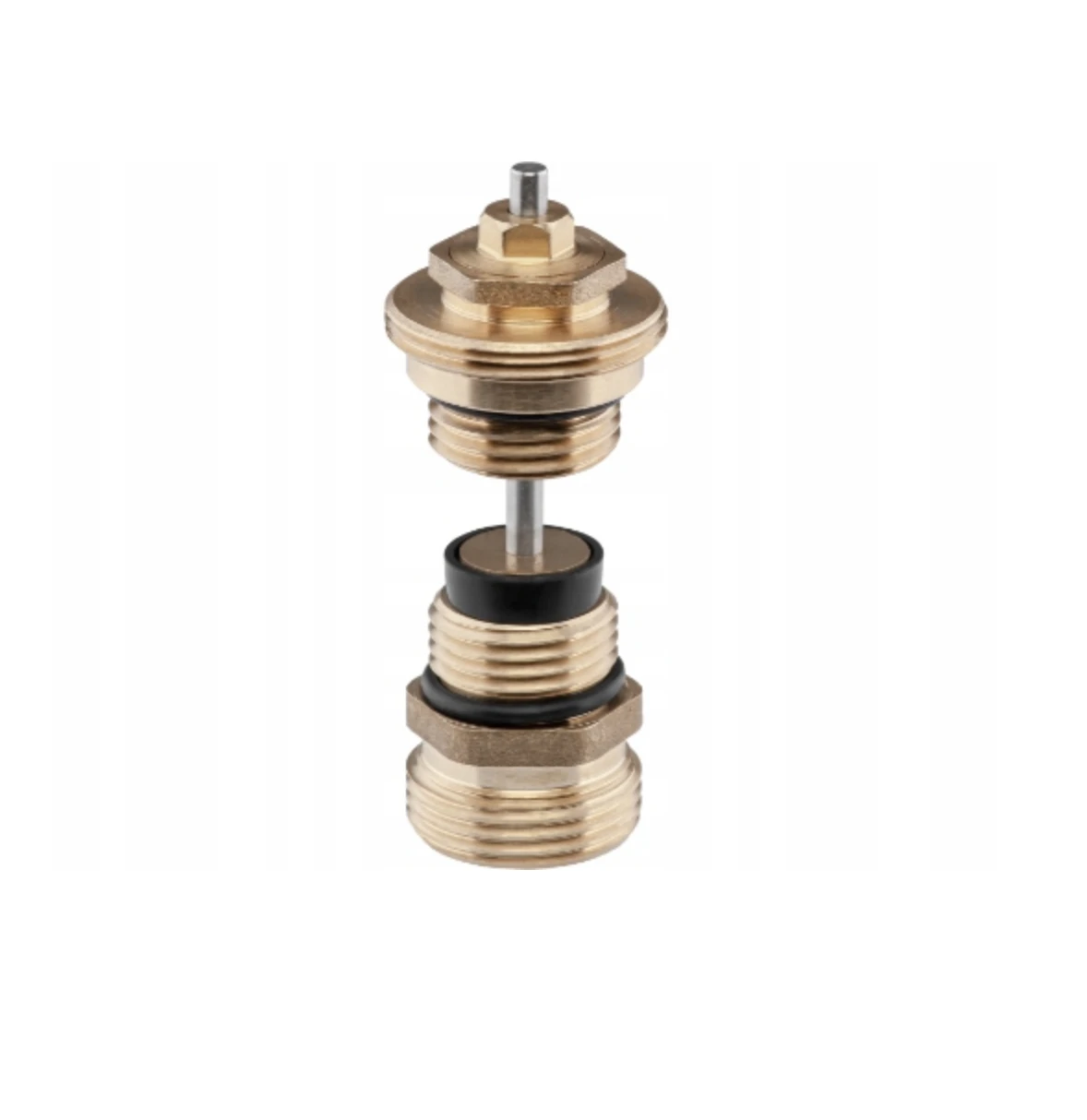

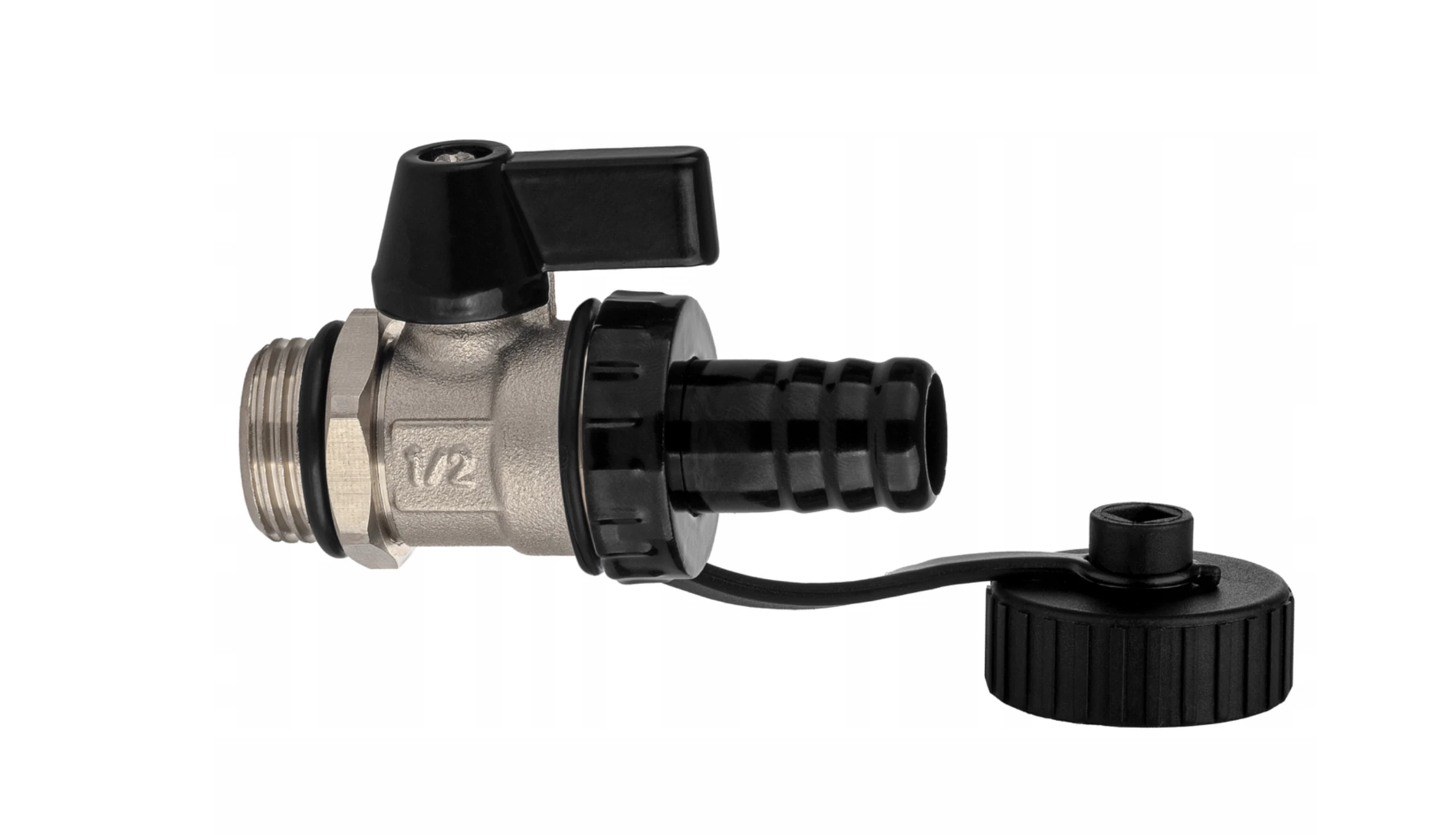

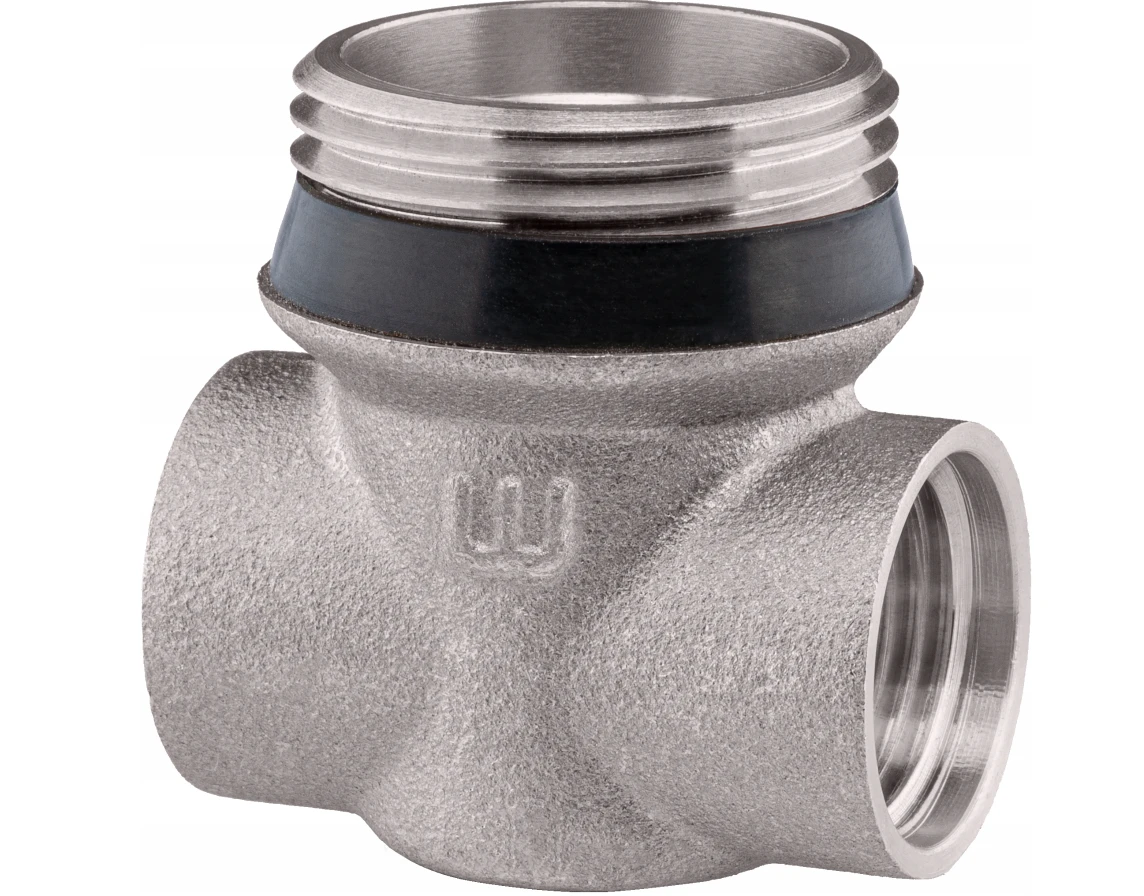

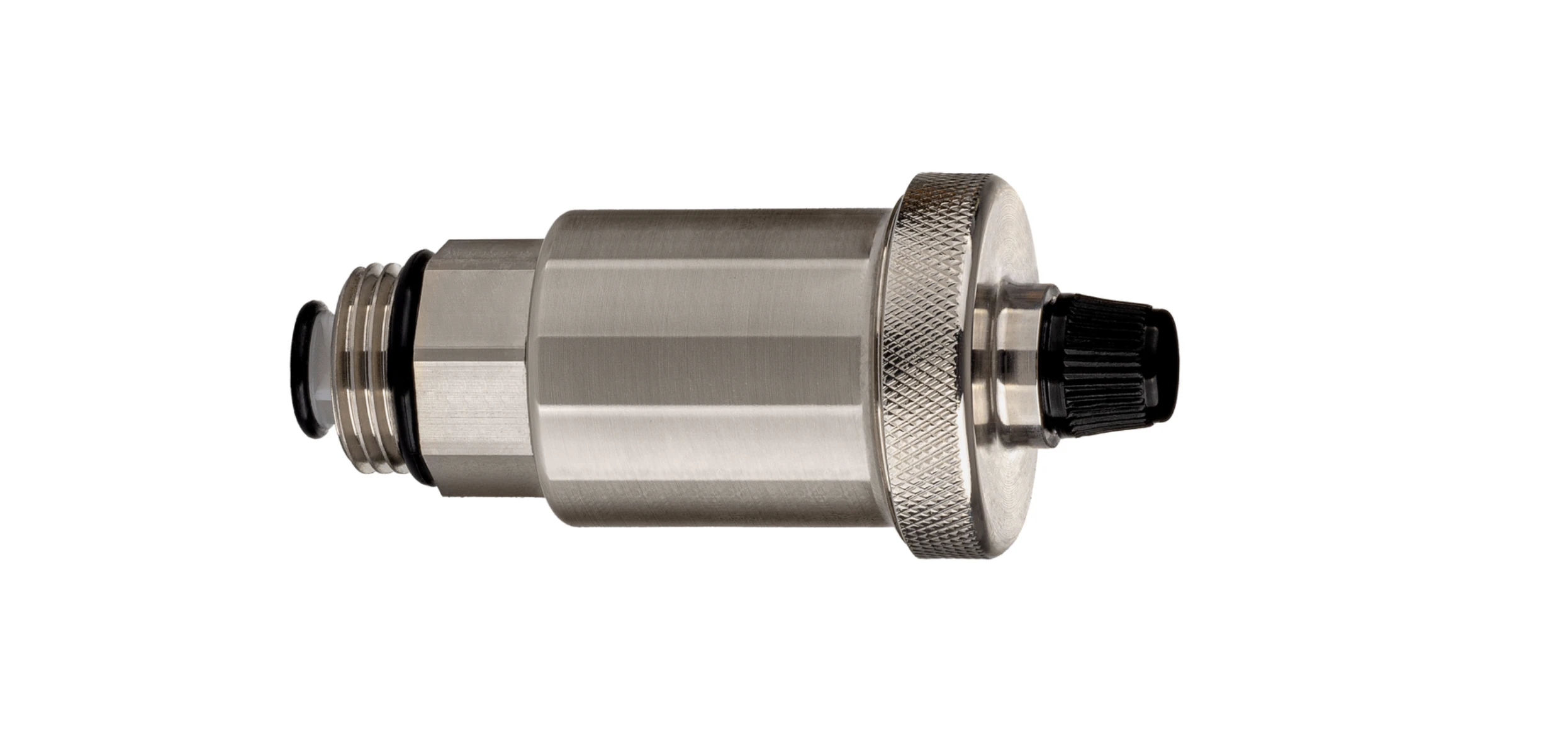

Zestaw wyposażony jest w przepływomierze (rotametry) z zaworami regulacyjnymi, które umożliwiają precyzyjną i szybką regulację przepływu dzięki skali umieszczonej na zaworze (do 5 l/min). Dodatkowo, w skład zestawu wchodzi zespół odpowietrzająco-spustowy z automatycznym odpowietrznikiem i systemem Aquastop, chroniący przed zalaniem. Zawór stopowy pozwala na łatwą wymianę i konserwację odpowietrznika bez konieczności opróżniania instalacji. Zawory termostatyczne z pokrętłami umożliwiają wyrównanie przepływu w pętlach o różnej długości oraz zrównoważenie instalacji pod względem oporów hydraulicznych. Wkładki termostatyczne są przystosowane do montażu siłowników elektrycznych M30x1,5, co pozwala na ręczną regulację przepływu lub całkowite zamknięcie wybranej pętli.

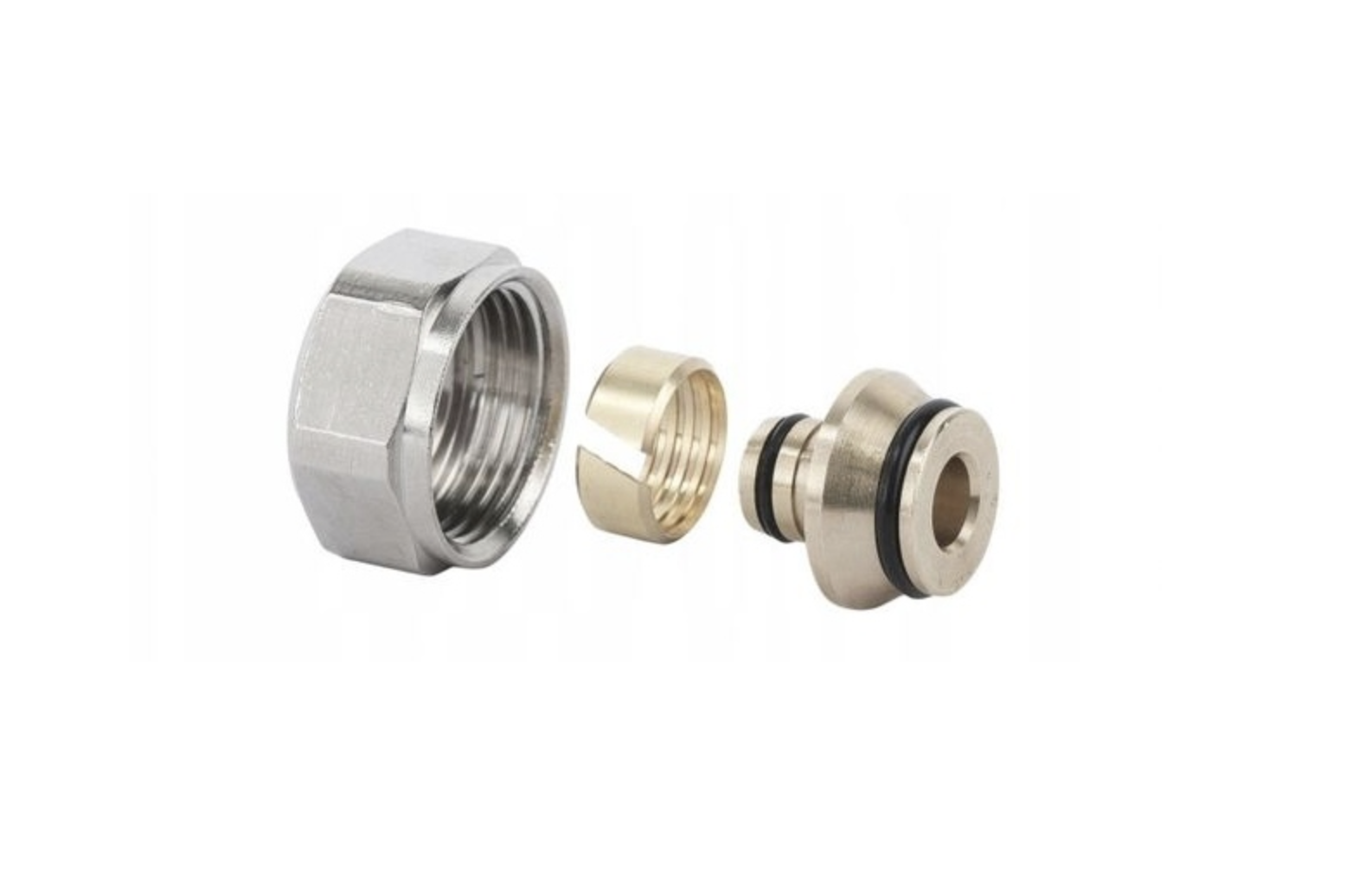

ZŁĄCZKA 3/4 X 16 PEX EUROKONUS

• złączka przeznaczona jest do instalacji ciepłej i zimnej wody użytkowej, centralnego ogrzewania, ogrzewania podłogowego itp.
• dodatkowe uszczelnienie typu oring
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar

BUDOWA ZŁĄCZKI:

• korpus oraz nakrętka: mosiądz z powłoką niklowaną
• pierścień zaciskowy: mosiądz
• pierścienie uszczelniające: typu O-ring
• podkładka: teflon
